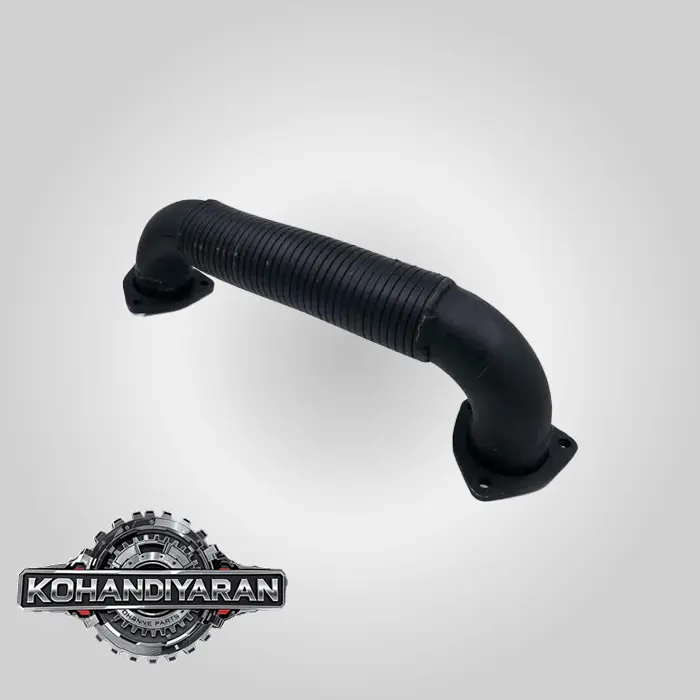

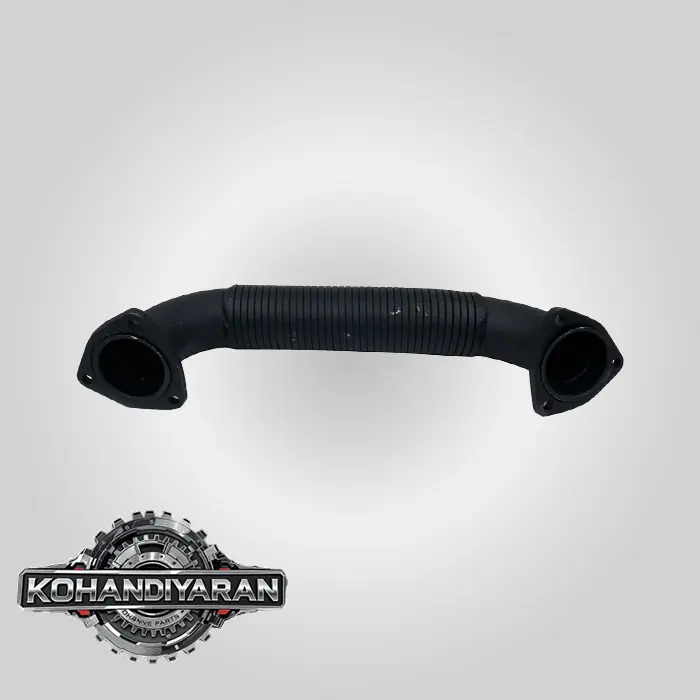

یک قطعه کلیدی در سیستم اگزوز ماشین‌آلات سنگین، یعنی خرطومی اگزوز بیل مکانیکی لیبهر 912 (Liebherr R912 / A912 Excavator Exhaust Bellows) می‌رویم.

بیل مکانیکی لیبهر 912، چه در مدل زنجیری (R912) و چه در مدل لاستیکی (A912)، یک دستگاه کلاسیک و بسیار بادوام است. خرطومی اگزوز در این ماشین (و تقریباً تمام ماشین‌آلات سنگین) نقش بسیار حیاتی‌تری نسبت به یک خودروی سواری ایفا می‌کند.

۱. خرطومی اگزوز (Exhaust Bellows / Flexible Pipe) چیست و چه وظیفه‌ای دارد؟

خرطومی اگزوز که به آن لوله انعطاف‌پذیر اگزوز یا اتصال انبساطی (Expansion Joint) نیز گفته می‌شود، یک قطعه فلزی آکاردئونی شکل است که در مسیر سیستم اگزوز، معمولاً بین منیفولد دود (Exhaust Manifold) یا توربوشارژر و لوله اگزوز اصلی قرار می‌گیرد.

وظایف اصلی و حیاتی آن در لیبهر 912:

1. جذب ارتعاشات شدید موتور: موتور دیزل لیبهر، به خصوص در زیر بار، ارتعاشات بسیار شدیدی تولید می‌کند. اگر یک لوله صلب و یک‌تکه از موتور به شاسی متصل شود، این ارتعاشات به سرعت باعث ترک خوردن و شکستن منیفولد، توربوشارژر یا خود لوله اگزوز می‌شود. خرطومی مانند یک فنر، این لرزش‌ها را جذب کرده و از انتقال آن‌ها به بقیه سیستم جلوگیری می‌کند.
2. جبران ناهم‌ترازی (Misalignment): موتور و شاسی به صورت جداگانه حرکت‌های ریزی دارند. خرطومی اگزوز با انعطاف‌پذیری خود این ناهماهنگی‌های جزئی را جبران کرده و از ایجاد تنش در اتصالات جلوگیری می‌کند.
3. جبران انبساط و انقباض حرارتی: سیستم اگزوز به دماهای بسیار بالایی (چند صد درجه سانتی‌گراد) می‌رسد. فلزات در اثر گرما منبسط و در اثر سرما منقبض می‌شوند. ساختار آکاردئونی خرطومی به آن اجازه می‌دهد تا این تغییرات طولی را بدون ایجاد تنش و فشار بر روی جوش‌ها و فلنج‌ها، در خود هضم کند.
4. کاهش انتقال صدا: تا حدودی به عنوان یک دمپر صوتی نیز عمل کرده و از انتقال مستقیم صدای ناهنجار موتور به لوله اگزوز جلوگیری می‌کند.

۲. ساختار و جنس خرطومی اگزوز لیبهر 912

این قطعه برای تحمل شرایط سخت کاری، از مواد ویژه‌ای ساخته می‌شود:

• بدنه آکاردئونی (Bellows): معمولاً از چند لایه ورق فولاد ضد زنگ (Stainless Steel) سری 300 (مانند SS304 یا SS321) ساخته می‌شود. فولاد ضد زنگ مقاومت بسیار بالایی در برابر حرارت، خوردگی (زنگ‌زدگی) و خستگی فلز (Metal Fatigue) دارد.
• توری خارجی (Outer Braid): یک روکش توری بافته شده از سیم‌های فولادی ضد زنگ که دور بدنه آکاردئونی را می‌پوشاند. این توری از باز شدن بیش از حد آکاردئون جلوگیری کرده و مقاومت آن را در برابر فشارهای داخلی و ضربات خارجی افزایش می‌دهد.
• توری داخلی (Inner Braid / Liner): در برخی مدل‌های باکیفیت‌تر، یک لوله توری یا یک لوله صیقلی در داخل خرطومی نیز وجود دارد. این لایه داخلی جریان گازهای خروجی را آرام‌تر کرده، از تلاطم و ایجاد صدای سوت جلوگیری می‌کند و همچنین از برخورد مستقیم گازهای داغ با جداره نازک آکاردئون محافظت می‌کند.
• فلنج‌ها یا لوله‌های اتصال (Flanges / End Pipes): دو سر خرطومی به فلنج‌های سنگین (برای اتصال با پیچ و مهره) یا لوله‌های ساده (برای اتصال با بست‌های مخصوص یا جوشکاری) ختم می‌شود. جنس این قسمت‌ها معمولاً از فولاد کربنی یا فولاد ضد زنگ است.

۳. علائم خرابی خرطومی اگزوز

خرابی این قطعه به راحتی قابل تشخیص است:

• افزایش شدید صدای موتور: این اولین و واضح‌ترین علامت است. صدای موتور، به خصوص در زیر بار، به شدت بلند، ناهنجار و شبیه به “صدای تراکتور” می‌شود.
• نشت دود و بوی اگزوز در اطراف موتور: مشاهده دود از قسمتی غیر از انتهای لوله اگزوز، به خصوص در اطراف توربوشارژر و منیفولد، نشان‌دهنده پارگی یا سوراخ شدن خرطومی است. این امر می‌تواند برای اپراتور خطرناک باشد (خطر مسمومیت با مونوکسید کربن).
• کاهش قدرت موتور (در موارد شدید): نشت شدید گازهای خروجی قبل از توربوشارژر (اگر خرطومی قبل از توربو باشد) باعث می‌شود توربوشارژر به دور مطلوب خود نرسد و در نتیجه قدرت موتور کاهش یابد (کاهش بوست).
• مشاهده ترک یا دوده سیاه روی بدنه خرطومی: با یک بازرسی چشمی ساده، می‌توان ترک‌ها یا محل نشت دود را که با دوده سیاه مشخص شده است، پیدا کرد.

۴. دلایل اصلی خرابی

1. خستگی فلز (Metal Fatigue): این اصلی‌ترین دلیل خرابی است. میلیون‌ها بار خم و راست شدن به دلیل ارتعاشات موتور و چرخه‌های گرم و سرد شدن، در نهایت باعث ایجاد ترک‌های ریز و سپس پارگی کامل می‌شود. این یک فرسودگی طبیعی و قابل انتظار است.
2. خرابی دسته‌موتورها (Engine Mounts): اگر دسته‌موتورها خراب یا فرسوده شوند، لرزش موتور بیش از حد به شاسی منتقل شده و دامنه حرکتی خرطومی افزایش می‌یابد که عمر آن را به شدت کوتاه می‌کند.
3. ضربه فیزیکی: برخورد سنگ، شاخه درختان یا سایر اشیاء با خرطومی می‌تواند باعث سوراخ شدن یا لهیدگی آن شود.
4. نصب نادرست: کشیدن یا فشرده کردن بیش از حد خرطومی در هنگام نصب، تنش اولیه‌ای در آن ایجاد می‌کند که باعث خرابی زودهنگام می‌شود. خرطومی باید در حالت طبیعی و بدون تنش نصب گردد.
5. خوردگی و زنگ‌زدگی: اگرچه از فولاد ضد زنگ ساخته شده، اما در محیط‌های بسیار مرطوب یا اسیدی، به مرور زمان دچار خوردگی می‌شود.

۵. نکات مهم در هنگام خرید و تعویض

• اندازه‌گیری دقیق: مهم‌ترین پارامترها برای خرید یک خرطومی جدید عبارتند از:
• قطر داخلی لوله (Inner Diameter – ID)
• طول کلی خرطومی از سر تا سر (Overall Length)
• نوع اتصالات (فلنجی، لوله‌ای ساده و …)
• در صورت فلنجی بودن، تعداد سوراخ‌ها و فاصله مرکز به مرکز آن‌ها
• کیفیت ساخت:
• به دنبال خرطومی‌هایی با توری داخلی و خارجی باشید. این مدل‌ها دوام بسیار بیشتری دارند.
• جنس باید حتماً فولاد ضد زنگ (استنلس استیل) باشد. خرطومی‌های ساخته شده از فولاد معمولی عمر بسیار کوتاهی دارند.
• به کیفیت جوشکاری فلنج‌ها به بدنه خرطومی دقت کنید.
• بررسی سایر قطعات: قبل از نصب خرطومی جدید، حتماً سلامت دسته‌موتورها و سایر بست‌های نگهدارنده سیستم اگزوز را بررسی کنید. اگر مشکل از جای دیگری باشد، خرطومی جدید نیز به زودی خراب خواهد شد.
• استفاده از واشر و بست نو: همیشه هنگام تعویض، از واشرهای نسوز (گسکت) و بست‌های نو و استاندارد استفاده کنید تا آب‌بندی کامل و مطمئن باشد.

برای بیل مکانیکی لیبهر 912، بهترین راه تهیه قطعه، استعلام با شماره سریال دستگاه (Serial Number) از نمایندگی‌ها یا فروشندگان معتبر قطعات لیبهر است تا دقیقاً قطعه مطابق با مدل دستگاه خود را تهیه کنید.
