خاموش کن موتور – کاترپیلار

بسیار عالی! به سراغ یکی از حیاتی‌ترین و در عین حال حساس‌ترین مکانیزم‌ها در موتورهای دیزل کاترپیلار رفتیم: **سیستم خاموش‌کن (Shutoff System)**.

برخلاف موتورهای بنزینی که با قطع جرقه (برق شمع‌ها) خاموش می‌شوند، موتورهای دیزل برای خاموش شدن نیاز به یک فرآیند متفاوت دارند: **قطع کامل جریان سوخت**. تا زمانی که هوا و سوخت به سیلندرها برسد، موتور دیزل به کار خود ادامه خواهد داد.

کاترپilar، به عنوان پیشرو در ساخت موتورهای دیزل صنعتی و سنگین، از روش‌های مختلفی برای این کار استفاده می‌کند که بسته به مدل موتور، کاربرد دستگاه (ژنراتور، لودر، کامیون) و تکنولوژی آن (مکانیکی، الکترونیکی) متفاوت است.خاموش کن موتور – کاترپیلار

بیایید به صورت جامع و دقیق، انواع اصلی “خاموش‌کن” در موتورهای کاترپilar را بررسی کنیم.

—

### **تحلیل جامع سیستم‌های خاموش‌کن موتور کاترپیلار**

اساس کار همه این سیستم‌ها یک چیز است: **جلوگیری از رسیدن سوخت به انژکتورها**. روش رسیدن به این هدف، تفاوت اصلی بین مدل‌هاست. می‌توانیم آن‌ها را به سه دسته اصلی تقسیم کنیم:

1. **سیستم خاموش‌کن مکانیکی (Mechanical Shutoff)**
2. **سیستم خاموش‌کن الکترومکانیکی (Electro-Mechanical Shutoff)**
3. **سیستم خاموش‌کن کاملاً الکترونیکی (Fully Electronic Shutoff)**

—

#### **۱. سیستم خاموش‌کن مکانیکی (ویژه موتورهای قدیمی‌تر و صنعتی)**

این سیستم در موتورهای کلاسیک و بسیار بادوام کاترپilar مانند سری 3300, 3400 (در مدل‌های اولیه) و موتورهای کوچک‌تر صنعتی یافت می‌شود. این روش کاملاً فیزیکی و بدون نیاز به برق برای عمل خاموش کردن است.خاموش کن موتور – کاترپیلار

* **قطعه کلیدی:** **اهرم یا کابل خاموش‌کن (Shutoff Lever / Cable)**
* **محل قرارگیری:** این اهرم مستقیماً روی **پمپ انژکتور (Fuel Injection Pump)** یا **گاورنر (Governor)** موتور نصب شده است.
* **نحوه عملکرد:**
1. **فرمان اپراتور:** راننده یا اپراتور یک دسته، دکمه کشیدنی یا اهرم را در کابین می‌کشد.
2. **انتقال نیرو:** این عمل از طریق یک کابل سیم‌بکسلی (شبیه کابل ترمز دوچرخه) به اهرم خاموش‌کن روی پمپ انژکتور منتقل می‌شود.
3. **قطع سوخت:** کشیده شدن این اهرم، به صورت فیزیکی **شانه یا رک سوخت (Fuel Rack)** را در داخل پمپ انژکتور به “موقعیت صفر” (Zero Fuel Position) حرکت می‌دهد.
4. **نتیجه:** با قرار گرفتن رک در این موقعیت، پلانجرهای پمپ انژکتور دیگر سوختی را به سمت انژکتورها پمپ نمی‌کنند و موتور به دلیل نرسیدن سوخت، به آرامی خاموش می‌شود.

* **مزایا:**
* **قابلیت اطمینان بسیار بالا:** به برق هیچ نیازی ندارد. حتی اگر کل سیستم برق دستگاه از کار بیفتد، موتور را می‌توان خاموش کرد.
* **سادگی در عیب‌یابی و تعمیر:** مشکل معمولاً یا از کابل است یا از خود اهرم.

* **معایب:**
* **نیاز به نیروی فیزیکی:** اپراتور باید نیرو وارد کند.
* **عدم امکان خاموش کردن از راه دور یا اتوماتیک.**

—

#### **۲. سیستم خاموش‌کن الکترومکانیکی (رایج‌ترین سیستم در ماشین‌آلات)**

این سیستم، ترکیبی هوشمندانه از قدرت برق و عملکرد مکانیکی است و در اکثر ماشین‌آلات سنگین کاترپیلار (لودرها، بولدوزرها، گریدرها) از دهه 1980 تا اوایل 2000 و حتی امروز در برخی مدل‌ها استفاده می‌شود.

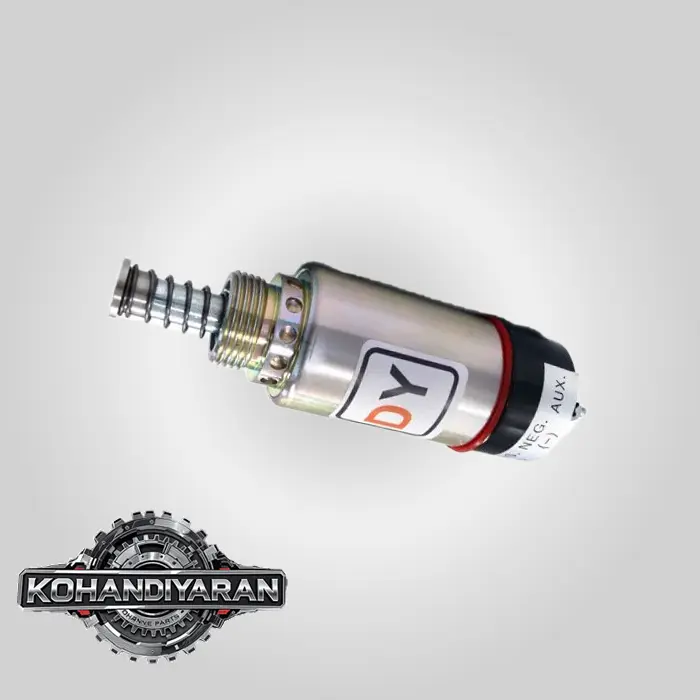

* **قطعه کلیدی:** **سلونوئید خاموش‌کن (Shutoff Solenoid یا Fuel Shutoff Solenoid)**
* **محل قرارگیری:** این سلونوئید روی بدنه موتور و در نزدیکی پمپ انژکتور نصب می‌شود و به وسیله یک اهرم یا میله به شانه سوخت (Fuel Rack) متصل است.

* **سلونوئید چیست؟** یک سیم‌پیچ الکترومغناطیسی است که وقتی برق‌دار می‌شود، یک هسته فلزی (پلانجر) را با قدرت به داخل یا بیرون می‌کشد.

* **نحوه عملکرد (در حالت “Energize-to-Run”):**
1. **فرمان اپراتور:** راننده سوئیچ را در حالت “روشن” (ON) قرار می‌دهد.
2. **برق‌دار شدن سلونوئید:** برق 12 یا 24 ولت به سلونوئید خاموش‌کن ارسال می‌شود.
3. **فعال شدن مکانیزم:** میدان مغناطیسی ایجاد شده، پلانجر سلونوئید را **به داخل می‌کشد**. این حرکت، اهرم متصل به شانه سوخت را می‌کشد و آن را در **”موقعیت کار” (Run Position)** قرار می‌دهد. تا زمانی که سوئیچ باز است، سلونوئید برق‌دار باقی مانده و مسیر سوخت را باز نگه می‌دارد.
4. **خاموش کردن موتور:** وقتی راننده سوئیچ را می‌بندد، **جریان برق از سلونوئید قطع می‌شود**.
5. **بازگشت فنر:** میدان مغناطیسی از بین می‌رود و یک فنر قوی که در داخل سلونوئید یا روی اهرم قرار دارد، پلانجر را به بیرون هل می‌دهد. این حرکت، شانه سوخت را به **”موقعیت صفر”** برمی‌گرداند و جریان سوخت را قطع می‌کند. موتور خاموش می‌شود.

* **سیستم ایمنی (Fail-Safe):** این طراحی ذاتاً ایمن است. در صورت بروز هرگونه مشکل برقی (قطع شدن سیم، سوختن فیوز، خرابی دینام)، سلونوئید برق خود را از دست داده و موتور به صورت خودکار خاموش می‌شود و از کار کردن غیرقابل کنترل آن جلوگیری می‌کند.

* **انواع سلونوئید:**
* **دو سیم‌پیچ (Pull & Hold Coil):** برخی سلونوئیدها دارای دو سیم‌پیچ داخلی هستند. یک سیم‌پیچ “کشنده” (Pull) که در لحظه اول با جریان بالا و قدرت زیاد پلانجر را می‌کشد، و یک سیم‌پیچ “نگهدارنده” (Hold) که با جریان بسیار کم، پلانجر را در همان حالت نگه می‌دارد تا از داغ شدن و سوختن سلونوئید جلوگیری شود.
* **سه سیم:** یک سیم منفی (بدنه)، یک سیم برای سیم‌پیچ کشنده (معمولاً از استارت فرمان می‌گیرد) و یک سیم برای سیم‌پیچ نگهدارنده (از سوئیچ اصلی).

—

#### **۳. سیستم خاموش‌کن کاملاً الکترونیکی (موتورهای مدرن)**

در موتورهای جدید کاترپilar که مجهز به **ECM (ماژول کنترل الکترونیکی)** یا همان کامپیوتر موتور هستند (مانند سری C، از C7 و C9 تا C32)، فرآیند خاموش کردن کاملاً دیجیتالی است.خاموش کن موتور – کاترپیلار

* **قطعه کلیدی:** **ECM و انژکتورهای الکترونیکی (HEUI یا Common Rail)**
* **نحوه عملکرد:**
1. **فرمان اپراتور:** راننده سوئیچ را می‌بندد یا دکمه خاموش کردن را فشار می‌دهد.
2. **ارسال سیگنال به ECM:** این عمل یک سیگنال ولتاژ پایین به ECM ارسال می‌کند.
3. **تصمیم‌گیری ECM:** کامپیوتر موتور این سیگنال را به عنوان “درخواست خاموش شدن” تفسیر می‌کند.
4. **قطع فرمان انژکتورها:** ECM به سادگی **فرمان پالس الکتریکی به سلونوئیدهای انژکتورها را متوقف می‌کند**.
5. **نتیجه:** بدون سیگنال الکتریکی از ECM، انژکتورها دیگر عمل نکرده و سوختی را به داخل سیلندر تزریق نمی‌کنند. موتور بلافاصله خاموش می‌شود.

* **خاموش شدن اضطراری:** ECM همچنین وظیفه حفاظت از موتور را بر عهده دارد. اگر سنسورها شرایط بحرانی مانند **فشار روغن بسیار پایین**، **دمای آب بسیار بالا** یا **دور موتور بیش از حد مجاز (Overspeed)** را تشخیص دهند، ECM به صورت خودکار و هوشمند فرمان قطع سوخت را صادر کرده و موتور را خاموش می‌کند تا از آسیب‌های فاجعه‌بار جلوگیری شود.

### **نتیجه‌گیری**

“خاموش‌کن موتور کاترپilar” یک قطعه واحد نیست، بلکه یک **سیستم** است که با پیشرفت تکنولوژی، از یک کابل مکانیکی ساده به یک فرمان دیجیتالی هوشمند در کامپیوتر موتور تکامل یافته است.

* **موتورهای قدیمی:** خاموش‌کن **مکانیکی**، وابسته به نیروی فیزیکی.
* **موتورهای میانی (بسیار رایج):** خاموش‌کن **الکترومکانیکی** با استفاده از **سلونوئید**، ترکیبی از برق و مکانیک.
* **موتورهای مدرن:** خاموش‌کن **الکترونیکی**، کنترل شده توسط **ECM** و قطع سیگنال انژکتورها.

درک نوع سیستم خاموش‌کن در یک موتور کاترپilar، کلید اصلی برای عیب‌یابی مشکلاتی مانند “روشن نشدن” یا “خاموش نشدن” موتور است.
