خاموش کن موتور” یکی از مباحث کلیدی در سیستم‌های دیزلی، به خصوص در ماشین‌آلات راه‌سازی مانند بیل مکانیکی کوماتسو PC200-7 است. این قطعه وظیفه‌ی حیاتی قطع سوخت و خاموش کردن موتور را بر عهده دارد.

بیایید این قطعه را به طور کامل و با جزئیات فنی بررسی کنیم.

“خاموش کن موتور” چیست و چگونه کار می‌کند؟

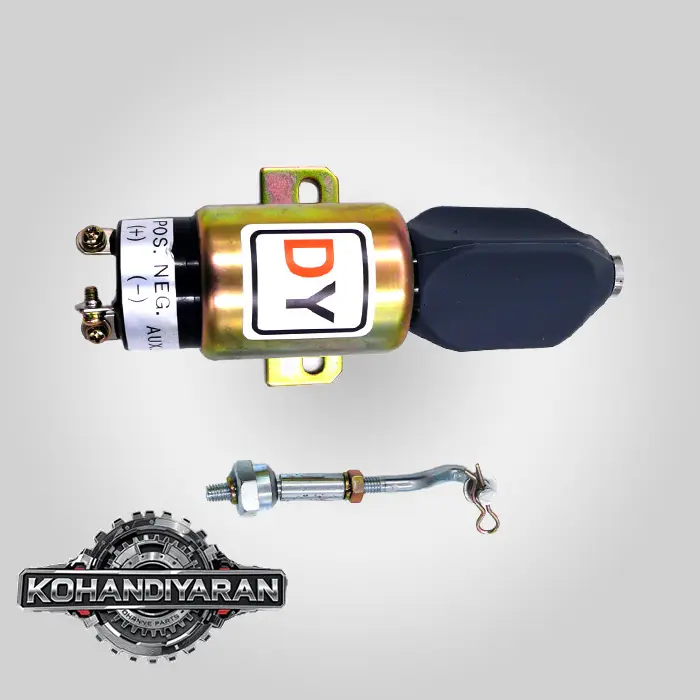

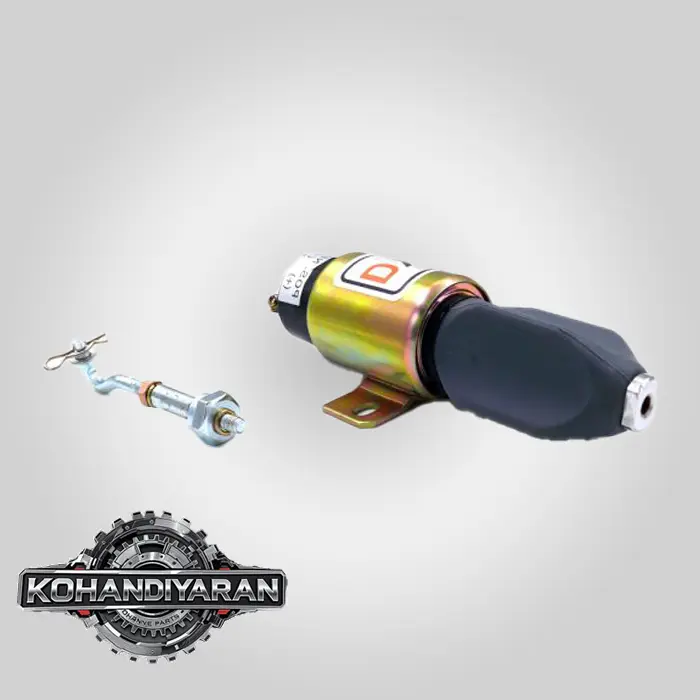

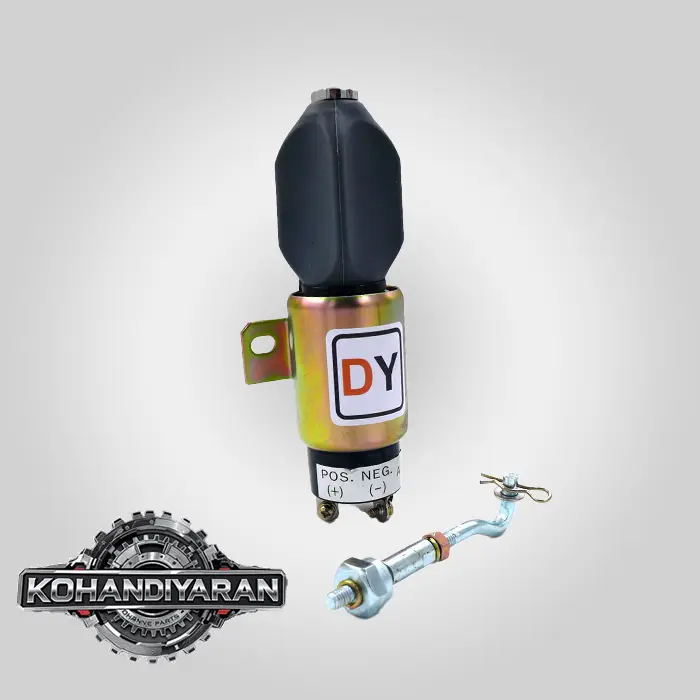

“خاموش کن موتور” (Engine Shutdown Solenoid / Fuel Cut-off Solenoid / Stop Motor) یک عملگر الکترومکانیکی است که روی پمپ انژکتور (پمپ گازوئیل) نصب می‌شود. وظیفه آن کنترل اهرمی است که مسیر سوخت ورودی به پمپ را باز یا بسته می‌کند.

در بیل مکانیکی کوماتسو PC200-7 و مدل‌های مشابه، این سیستم به صورت یک موتور الکتریکی DC کوچک (استپ موتور) طراحی شده است که با چرخ‌دنده و یک بازوی متحرک، اهرم قطع‌کن سوخت پمپ انژکتور را جابجا می‌کند.

مراحل عملکرد سیستم خاموش کن:

1. هنگام روشن کردن (Engine Start):

• وقتی اپراتور سوئیچ را در حالت ON قرار می‌دهد، کنترلر موتور (ECM) یک سیگنال الکتریکی به “خاموش کن موتور” ارسال می‌کند.
• موتور الکتریکی داخل خاموش کن فعال شده و بازوی آن به سمت “وضعیت باز” (Run Position) حرکت می‌کند.
• این حرکت باعث می‌شود اهرم روی پمپ انژکتور کشیده شده و مسیر سوخت به داخل پمپ باز شود. در این حالت، دستگاه آماده استارت زدن است.

2. هنگام خاموش کردن (Engine Shutdown):

• وقتی اپراتور سوئیچ را به حالت OFF برمی‌گرداند، سیگنال از “خاموش کن موتور” قطع می‌شود (یا یک سیگنال معکوس ارسال می‌شود).
• موتور الکتریکی در جهت عکس چرخیده و بازوی خود را به سمت “وضعیت بسته” (Stop Position) حرکت می‌دهد.
• این حرکت، اهرم روی پمپ انژکتور را هل می‌دهد و مسیر ورودی سوخت را کاملاً مسدود می‌کند.
• با قطع شدن سوخت، موتور بلافاصله خاموش می‌شود.

اجزای اصلی “خاموش کن موتور” در PC200-7:

• موتور الکتریکی DC: قلب سیستم که نیروی چرخشی را تولید می‌کند.
• گیربکس کاهنده: مجموعه‌ای از چرخ‌دنده‌های پلاستیکی یا فلزی که سرعت موتور را کاهش و قدرت آن را افزایش می‌دهند.
• بازوی کنترل (Linkage Arm): اهرمی که به پمپ انژکتور متصل می‌شود.
• مدار الکترونیکی و میکروسوئیچ‌ها: برای تشخیص موقعیت ابتدایی و انتهایی بازو (وضعیت باز و بسته) و ارسال فیدبک به کنترلر.
• بدنه و پوشش محافظ: برای جلوگیری از نفوذ آب و گرد و غبار.

مشکلات و خرابی‌های رایج “خاموش کن موتور”:

این قطعه به دلیل کارکرد مداوم و قرار گرفتن در معرض حرارت و لرزش موتور، مستعد خرابی است.

1. دستگاه خاموش نمی‌شود:

• شایع‌ترین مشکل.
• علت:
• خرد شدن چرخ‌دنده‌های داخلی: چرخ‌دنده‌های پلاستیکی به مرور زمان فرسوده شده و می‌شکنند. در این حالت، موتور الکتریکی کار می‌کند (صدای آن شنیده می‌شود) اما چون دنده‌ها هرز شده‌اند، بازو حرکت نمی‌کند و در وضعیت “روشن” باقی می‌ماند.
• سوختن موتور الکتریکی: موتور کاملاً از کار می‌افتد و هیچ حرکتی نمی‌کند.
• مشکل در سیم‌کشی یا کنترلر: سیگنال خاموش شدن به قطعه نمی‌رسد.
• راه‌حل موقت (اضطراری): برای خاموش کردن دستگاه در این حالت، باید اهرم روی پمپ انژکتور را به صورت دستی به سمت “بسته” فشار داد تا سوخت قطع و موتور خاموش شود.

2. دستگاه روشن نمی‌شود (یا استارت می‌خورد ولی روشن نمی‌شود):

• علت: خاموش کن در وضعیت “بسته” گیر کرده و مسیر سوخت را باز نمی‌کند.
• گیر کردن مکانیکی بازو یا اهرم.
• نرسیدن برق به قطعه: سوختن فیوز، قطعی در سیم‌کشی یا خرابی رله مربوطه.
• سوختن موتور الکتریکی.
• تشخیص: هنگام باز کردن سوئیچ، به این قطعه دقت کنید. باید حرکت کرده و صدایی شبیه به “ویژژژ” بدهد. اگر هیچ حرکتی ندارد، مشکل از همین قطعه یا برق ورودی آن است.

3. کارکرد نامنظم (گاهی کار می‌کند و گاهی نه):

• علت: معمولاً به دلیل اتصال ضعیف در کانکتور برق یا تمام شدن ذغال‌های موتور الکتریکی داخلی آن است.
• راه‌حل: تمیز کردن و محکم کردن سوکت برق اولین قدم است.

نکات مهم در مورد “خاموش کن موتور” PC200-7:

• شماره فنی (Part Number): این قطعه با شماره‌های فنی مختلفی شناخته می‌شود، اما یکی از رایج‌ترین شماره‌ها برای این مدل 7834-41-2002 یا مدل‌های جایگزین آن است. هنگام خرید حتماً به شماره فنی و تطابق آن با مدل دستگاه دقت کنید.
• تعمیر یا تعویض: به دلیل خرابی زیاد چرخ‌دنده‌های داخلی، کیت‌های تعمیر (شامل چرخ‌دنده‌ها) برای این قطعه در بازار موجود است. تعمیر آن اقتصادی‌تر از تعویض کامل است، اما نیاز به دقت دارد. اگر موتور الکتریکی سوخته باشد، معمولاً تعویض کامل قطعه بهترین راه است.
• برق ورودی: این قطعه با ولتاژ سیستم ($24$ ولت) کار می‌کند. کانکتور آن معمولاً دارای ۳ یا ۴ پین است (مثبت، منفی و سیم‌های سیگنال موقعیت).

به طور خلاصه، “خاموش کن موتور” یک قطعه کوچک اما حیاتی است که خرابی آن می‌تواند دستگاه را کاملاً متوقف کرده یا مانع از خاموش شدن آن شود. آشنایی با نحوه کار و روش‌های عیب‌یابی آن برای هر اپراتور و تعمیرکار ضروری است.
