یکی از کوچک‌ترین اما مهم‌ترین قطعات ایمنی در چکش هیدرولیک اشاره کردید: خار پین مدادی یا به عبارت فنی‌تر، پین نگهدارنده رادپین (Rod Pin Retainer Pin).

این قطعه کوچک وظیفه بسیار بزرگی بر عهده دارد: جلوگیری از خارج شدن پین‌های اصلی (پین مدادی) که قلم را در جای خود نگه می‌دارند. بدون این خار، چکش در کسری از ثانیه از هم باز شده و خسارات سنگین و خطرات ایمنی جدی ایجاد می‌کند.

در ادامه، تحلیل کامل این قطعه ارائه می‌شود.

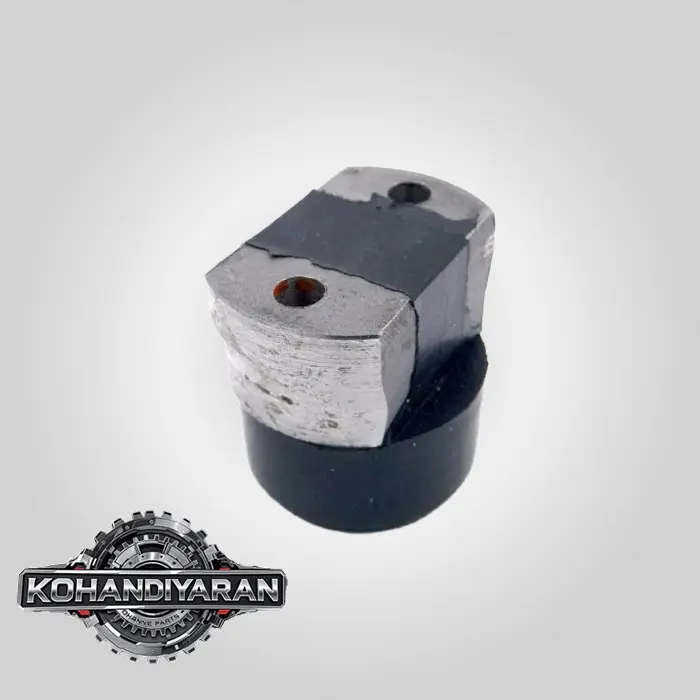

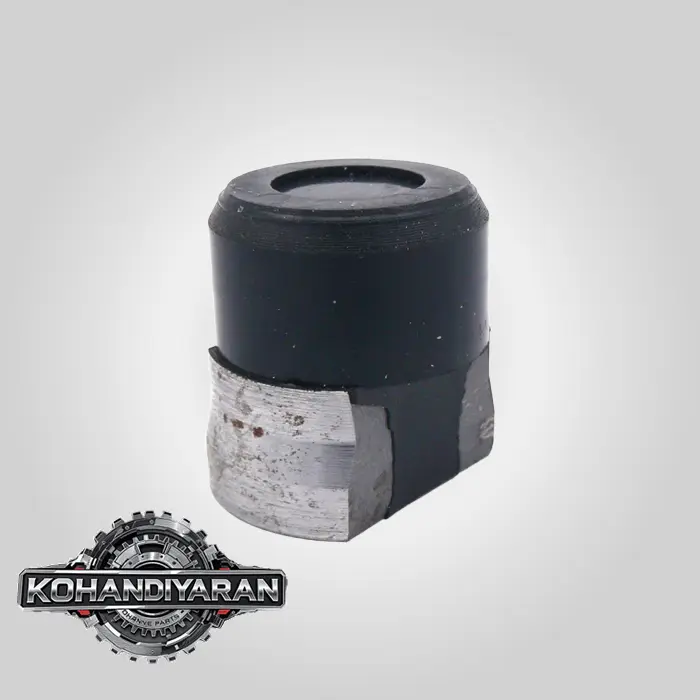

تحلیل جامع خار پین مدادی (پین نگهدارنده) در چکش هیدرولیک

“خار پین مدادی” اصطلاحی رایج در میان اپراتورها و تعمیرکاران ایرانی برای قطعه‌ای است که در واقع خود یک پین کوچک‌تر است. این قطعه در سوراخی که عمود بر پین اصلی (رادپین یا پین مدادی) قرار دارد، نصب می‌شود و آن را در جای خود قفل می‌کند.

۱. نام‌های فنی و رایج

• نام رایج فارسی: خار پین مدادی، خار پین کتابی، اشپیل پین
• نام فنی انگلیسی: Retainer Pin, Lock Pin, Stop Pin, Dowel Pin

در این تحلیل، برای جلوگیری از ابهام، از نام‌های “رادپین” (پین بزرگ افقی) و “پین نگهدارنده” (پین کوچک عمودی) استفاده می‌کنیم.

۲. وظیفه و مکانیزم عملکرد

چکش هیدرولیک برای نگه داشتن قلم (Chisel) از دو پین بزرگ فولادی به نام رادپین (Rod Pin) یا پین مدادی/کتابی استفاده می‌کند. این دو پین از دو طرف بدنه چکش وارد شده و از شیارهای مخصوصی که روی قلم وجود دارد عبور می‌کنند و عملاً قلم را در جای خود مهار می‌کنند.

با توجه به ارتعاشات و ضربات بسیار شدید و مداوم چکش (تا صدها ضربه در دقیقه)، این رادپین‌ها تمایل شدیدی به لغزیدن و خارج شدن از جای خود دارند.

اینجا نقش حیاتی “پین نگهدارنده” مشخص می‌شود:

1. طراحی قفل‌کننده: بر روی هر رادپین، یک شیار یا سوراخ ماشین‌کاری شده است.
2. نصب عمودی: پس از اینکه رادپین‌ها به طور کامل در جای خود قرار گرفتند، پین نگهدارنده از بالا (یا پایین) بدنه چکش وارد سوراخ مخصوص خود می‌شود.
3. ایجاد مانع فیزیکی: این پین نگهدارنده از داخل شیارِ روی رادپین عبور می‌کند و مانند یک قفل عمل کرده، اجازه حرکت افقی و خروج رادپین را به طور کامل از بین می‌برد.

به زبان ساده، پین نگهدارنده، پینِ اصلی را زندانی می‌کند تا نتواند از جای خود فرار کند.

۳. مشخصات فنی و جنس

• جنس (Material): این پین‌ها از فولادهای فنری (Spring Steel) یا فولادهای آلیاژی سخت‌کاری شده ساخته می‌شوند. آن‌ها باید همزمان دارای دو ویژگی باشند:
• سختی سطح بالا: برای مقاومت در برابر سایش ناشی از ارتعاشات.
• چقرمگی مغز (Tough Core): برای مقاومت در برابر شکستگی ناشی از ضربه و خستگی (Fatigue).
• شکل ظاهری: معمولاً یک پین استوانه‌ای صاف هستند که در یک سر آن یک حلقه یا سوراخ برای جا زدن و بیرون کشیدن راحت‌تر و در سر دیگر آن یک شیار برای قرار گرفتن یک اشپیل فنری (Split Pin/Cotter Pin) وجود دارد.

۴. اهمیت ایمنی و نگهداری

نادیده گرفتن این قطعه کوچک می‌تواند فاجعه‌بار باشد:

• خطر خروج رادپین: اگر پین نگهدارنده شکسته، فرسوده یا گم شده باشد، رادپین تحت تاثیر ضربات شدید به تدریج بیرون می‌لغزد.
• خطر پرتاب قلم: با خارج شدن رادپین، قلم از جای خود آزاد شده و می‌تواند با نیروی بسیار زیاد به اطراف پرتاب شود که خطرات جانی و مالی جدی برای افراد و تجهیزات حاضر در محل دارد.
• آسیب به بدنه چکش: لغزش رادپین باعث خوردگی و گشاد شدن سوراخ‌های روی بدنه چکش (Bracket) می‌شود که تعمیری بسیار پرهزینه است.

نکات کلیدی در بازرسی و نگهداری:

1. بازرسی روزانه: قبل از شروع هر شیفت کاری، اپراتور باید به صورت چشمی از وجود و سلامت پین‌های نگهدارنده و اشپیل‌های آن‌ها اطمینان حاصل کند.
2. بررسی سایش: در هنگام تعویض قلم، پین‌های نگهدارنده را بیرون آورده و از نظر سایش، خمیدگی یا ترک‌های مویی بررسی کنید. این پین‌ها قطعات مصرفی و ارزان‌قیمتی هستند؛ در صورت مشاهده هرگونه فرسودگی، فوراً آن‌ها را تعویض کنید.
3. استفاده از اشپیل جدید: همیشه پس از هر بار باز و بسته کردن پین نگهدارنده، از یک اشپیل فنری نو برای قفل کردن آن استفاده کنید. اشپیل‌های کارکرده خاصیت فنری خود را از دست داده و قابل اعتماد نیستند.
4. گریس‌کاری: هنگام جا زدن پین‌های نگهدارنده، آغشته کردن آن‌ها به گریس، هم از زنگ‌زدگی جلوگیری می‌کند و هم فرآیند جا زدن و بیرون آوردن آن‌ها در آینده را آسان‌تر می‌سازد.

۵. انواع سیستم‌های نگهدارنده

در برخی چکش‌ها (مخصوصاً مدل‌های کوچک‌تر) ممکن است به جای سیستم رادپین و پین نگهدارنده، از یک پین یکپارچه استفاده شود که با یک پیچ از بغل محکم می‌شود. اما در چکش‌های متوسط و سنگین (مانند اکثر مدل‌های سوسان)، سیستم دو رادپین و دو پین نگهدارنده استاندارد طلایی محسوب می‌شود، زیرا استحکام و ایمنی بسیار بالاتری را فراهم می‌کند.

نتیجه‌گیری:

خار پین مدادی (پین نگهدارنده)، علی‌رغم اندازه کوچکش، یکی از حیاتی‌ترین قطعات ایمنی در ساختار چکش هیدرولیک است. سلامت و حضور این قطعه تضمین‌کننده عملکرد ایمن چکش و جلوگیری از حوادث فاجعه‌بار است. هزینه تعویض پیشگیرانه این پین‌ها در مقایسه با خسارات ناشی از خرابی آن‌ها، تقریباً هیچ است. بنابراین، بازرسی روزانه و تعویض به موقع آن یک الزام مطلق برای هر اپراتور و مالک چکش هیدرولیک می‌باشد.
