، کارآمدترین و محبوب‌ترین کامیون‌های ولوو در ناوگان حمل و نقل ایران و جهان می‌رویم: ولوو FM9.

کامیون FM9 یک مدل بسیار موفق بود که به خاطر تطبیق‌پذیری، راحتی راننده و به خصوص، موتورهای کم‌مصرف و قدرتمندش شهرت یافت. تحلیل توربوشارژ این مدل بسیار جالب است، زیرا نشان‌دهنده پیشرفت‌های تکنولوژیکی ولوو نسبت به نسل‌های قدیمی‌تر مانند N12 است.

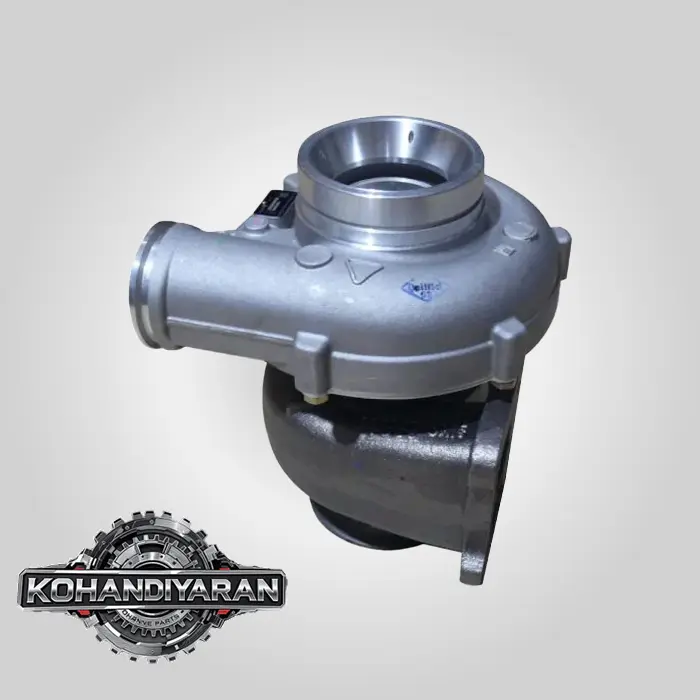

تحلیل جامع توربوشارژ کامل کامیون ولوو FM9

کامیون ولوو FM9 که بین سال‌های 2001 تا 2005 تولید می‌شد، به عنوان یک کامیون چندمنظوره (توزیع، ساختمان، حمل و نقل منطقه‌ای) طراحی شد. قلب تپنده این کامیون، موتور مدرن سری D9 ولوو بود.

۱. مشخصات موتور و نوع توربوشارژ

• موتور: ولوو FM9 به موتور Volvo D9A یا D9B مجهز است.

• مشخصات: این یک موتور 6 سیلندر خطی با حجم 9.4 لیتر (حدود 574 اینچ مکعب) است. این موتور کاملاً توسط کامپیوتر (ECU) کنترل می‌شود و از سیستم انژکتور یونیت (Unit Injector) بهره می‌برد.

• کد موتور: موتورهای D9A در رنج‌های قدرتی مختلفی از 260 تا 380 اسب بخار عرضه می‌شدند (مثلاً D9A300, D9A340, D9A380).

• سیستم تنفس: این موتور نیز به صورت استاندارد از سیستم توربوشارژ و اینترکولر (Turbocharged & Intercooled) استفاده می‌کند. اما تکنولوژی به کار رفته در آن نسبت به مدل‌های قدیمی‌تر پیشرفته‌تر است.

• نوع توربوشارژ: موتور ولوو D9 از یک توربوشارژ پیشرفته مجهز به وست‌گیت (Wastegate Turbocharger) استفاده می‌کند که عملکرد آن به صورت الکترونیکی و با دقت بسیار بالا توسط واحد کنترل موتور (EMS – Engine Management System) کنترل می‌شود.

• سازنده: توربوشارژهای اصلی این موتورها معمولاً ساخت شرکت‌های معتبری مانند Holset یا BorgWarner (KKK) هستند.

• وست‌گیت (Wastegate) با کنترل الکترونیکی: برخلاف وست‌گیت‌های پنوماتیکی ساده‌تر (مانند کامیون البرز)، در بسیاری از مدل‌های FM9، عملگر وست‌گیت ممکن است تحت کنترل یک شیر برقی (Solenoid Valve) باشد که فرمان خود را مستقیماً از ECU موتور دریافت می‌کند. این به ECU اجازه می‌دهد تا بر اساس پارامترهای مختلفی مانند بار موتور، دور موتور، دمای هوا و ارتفاع از سطح دریا، فشار بوست را به صورت دینامیک و بسیار دقیق تنظیم کند. این سیستم “کنترل بوست الکترونیکی” (Electronic Boost Control) نامیده می‌شود.

۲. وظیفه و اهمیت توربوشارژ در ولوو FM9

1. راندمان بالا و منحنی گشتاور تخت (Flat Torque Curve): یکی از بزرگترین دستاوردهای مهندسی در موتور D9، تولید گشتاور حداکثری در یک محدوده وسیع از دور موتور است (منحنی گشتاور تخت). این قابلیت که به راننده اجازه می‌دهد با تعویض دنده کمتر، قدرت کشش ثابت و بالایی داشته باشد، مستقیماً به لطف مدیریت دقیق توربوشارژ توسط ECU به دست می‌آید.
2. ترمز موتور قدرتمند ولوو (VEB – Volvo Engine Brake): کامیون FM9 به ترمز موتوری بسیار قدرتمند VEB یا +VEB مجهز است. این سیستم یک ترمز ترکیبی از نوع “ریتاردر اگزوز” و “ترمز کمپرس” است. عملکرد بهینه این سیستم نیازمند ایجاد فشار معکوس بالا در منیفولد اگزوز است. توربوشارژ نقش کلیدی در تحمل و مدیریت این فشار معکوس دارد و جزء لاینفک این سیستم ترمز پیشرفته محسوب می‌شود.
3. کاهش مصرف سوخت و آلایندگی: کنترل الکترونیکی دقیق بوست، به موتور اجازه می‌دهد تا همیشه در بهینه‌ترین حالت احتراق کار کند. این امر منجر به کاهش چشمگیر مصرف سوخت و پاس کردن استانداردهای آلایندگی سخت‌گیرانه (یورو 3 و بالاتر) می‌شود.
4. پاسخ‌دهی سریع موتور: مدیریت هوشمند توربو، “لگ توربو” را به حداقل می‌رساند و باعث می‌شود کامیون به سرعت به فرمان‌های راننده پاسخ دهد.

۳. ساختار و اجزای توربوشارژ کامل FM9

ساختار کلی مشابه توربوهای دیگر است اما با تاکید بر مهندسی دقیق و کنترل الکترونیکی:

1. پوسته توربین (Turbine Housing): ساخته شده از چدن آلیاژی بسیار مقاوم برای تحمل دماهای بالا و فشارهای معکوس ناشی از ترمز موتور VEB. دریچه وست‌گیت در این بخش قرار دارد.
2. پوسته کمپرسور (Compressor Housing): طراحی آیرودینامیکی پره‌های کمپرسور و پوسته آن برای حداکثر راندمان حجمی و تولید فشار بهینه، مهندسی شده است.
3. کارتریج (CHRA):

• قلب توربو که با تلرانس‌های بسیار دقیق ساخته شده است.
• روانکاری و خنک‌کاری: در این مدل، علاوه بر روانکاری با روغن موتور، معمولاً از خنک‌کاری با آب (Water Cooling) نیز برای هوزینگ مرکزی استفاده می‌شود. لوله‌های آب از سیستم خنک‌کاری موتور به هوزینگ مرکزی توربو متصل می‌شوند. این کار به کنترل دمای یاتاقان‌ها، به خصوص پس از خاموش کردن موتور داغ، کمک شایانی کرده و از پدیده “کک شدن” روغن جلوگیری می‌کند. این یک پیشرفت مهم نسبت به توربوهای صرفاً روغن‌خنک است.

4. سیستم کنترل وست‌گیت:

• عملگر (Actuator): یک قوطی پنوماتیکی که با فشار هوا کار می‌کند.
• شیر کنترل بوست (Boost Control Solenoid): یک شیر برقی که فرمان را از ECU می‌گیرد و میزان فشار ارسالی به عملگر وست‌گیت را کنترل می‌کند. این شیر، مغز متفکر سیستم کنترل بوست است.

۴. علائم خرابی توربوشارژ در ولوو FM9

علاوه بر علائم کلاسیک (افت قدرت، دود آبی، صدای غیرعادی)، در FM9 باید به موارد زیر نیز توجه کرد:

1. افت قدرت همراه با روشن شدن چراغ چک موتور: از آنجایی که عملکرد توربو به صورت الکترونیکی نظارت می‌شود، هرگونه انحراف از فشار بوست مطلوب (چه کم و چه زیاد) توسط سنسور فشار بوست (MAP Sensor) تشخیص داده شده و ECU با ثبت کد خطا، چراغ چک را روشن می‌کند.
2. عملکرد ضعیف ترمز موتور (VEB): اگر توربوشارژ نشتی داخلی داشته باشد یا وست‌گیت آن به درستی عمل نکند، نمی‌تواند فشار معکوس لازم برای عملکرد ترمز موتور را ایجاد کند و راننده متوجه ضعیف شدن محسوس ترمز کمکی خواهد شد.
3. کدهای خطای مربوط به فشار بوست: دیاگ زدن اولین قدم در عیب‌یابی مشکلات قدرت در این کامیون است. کدهای خطای مربوط به “Boost Pressure Too High” یا “Boost Pressure Too Low” مستقیماً به سیستم توربوشارژ اشاره دارند.
4. نشت آب در اطراف توربوشارژ: به دلیل وجود سیستم خنک‌کاری با آب، هرگونه نشتی از لوله‌ها یا اتصالات هوزینگ مرکزی باید جدی گرفته شود.
5. دود سیاه بیش از حد: نشانه عدم رسیدن هوای کافی به موتور، که می‌تواند ناشی از خرابی توربو، نشتی در مسیر هوا یا گیر کردن وست‌گیت در حالت باز باشد.

۵. نکات کلیدی نگهداری و تعویض

• خنک‌کاری با آب و روغن: وجود سیستم خنک‌کاری آبی، حساسیت توربو به خاموش کردن ناگهانی موتور را کاهش می‌دهد، اما همچنان اکیداً توصیه می‌شود که قانون 2 تا 3 دقیقه کارکرد درجا رعایت شود تا دما به طور یکنواخت پایین بیاید.
• کیفیت مایع خنک‌کننده: استفاده از ضد یخ و مایع خنک‌کننده با کیفیت، از خوردگی و رسوب در مجاری آبی داخل هوزینگ توربو جلوگیری می‌کند.
• بررسی سیستم الکترونیکی: در صورت بروز مشکل، علاوه بر خود توربو، باید سنسور فشار بوست، شیر کنترل بوست و سیم‌کشی‌های مربوطه نیز بررسی شوند.
• استفاده از قطعات اصلی: با توجه به پیچیدگی و دقت بالای سیستم، استفاده از توربوشارژ، کارتریج و قطعات الکترونیکی اصلی ولوو یا برندهای OEM (مانند Holset) برای تضمین عملکرد صحیح و دوام طولانی، ضروری است.

نتیجه‌گیری

توربوشارژ کامل کامیون ولوو FM9 یک قطعه مهندسی بسیار پیشرفته است که با تلفیق مکانیک دقیق و کنترل الکترونیکی هوشمند، نقشی حیاتی در تعریف ویژگی‌های برجسته این کامیون یعنی قدرت بالا، گشتاور تخت، مصرف سوخت بهینه و ترمز موتور استثنایی ایفا می‌کند. وجود سیستم خنک‌کاری با آب، دوام آن را افزایش داده اما نگهداری از آن نیازمند توجه به هر دو جنبه مکانیکی و الکترونیکی سیستم است. عیب‌یابی دقیق با استفاده از دستگاه دیاگ، اولین و مهم‌ترین قدم در حل مشکلات مربوط به عملکرد این قطعه کلیدی است.
