ه سراغ یکی از محبوب‌ترین و بادوام‌ترین کامیون‌های تاریخ جاده‌های ایران و جهان، یعنی ولوو N12 و قطعه حیاتی آن، توربوشارژ کامل، می‌رویم.

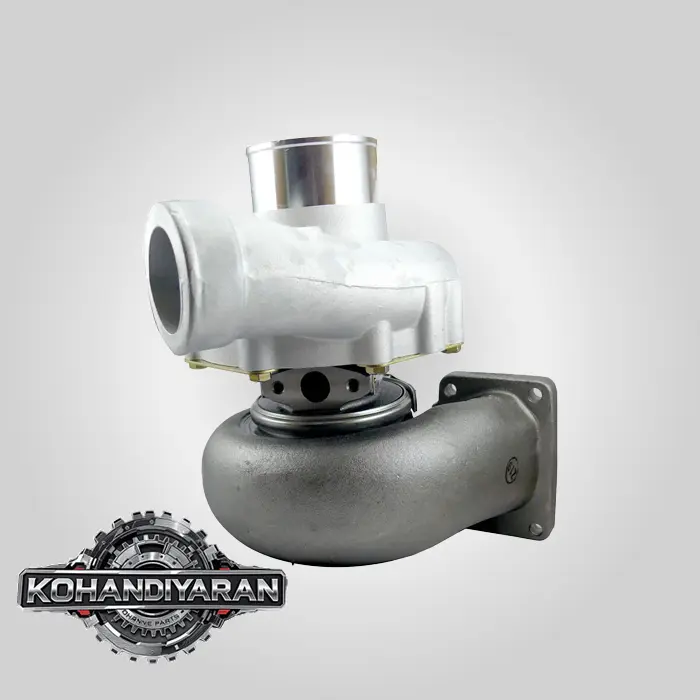

ولوو سری N (شامل N10, N12 و بعدها NL10/NL12) به موتورهای فوق‌العاده قابل اعتماد و قدرتمند خود مشهور هستند و توربوشارژ در این شهرت نقش اساسی دارد.توربوشارژ کامل موتور کامیون ولوو N12

تحلیل جامع توربوشارژ کامل کامیون ولوو N12

کامیون ولوو N12 به نسل‌های مختلفی از موتورهای 12 لیتری ولوو مجهز بود. معروف‌ترین و رایج‌ترین موتور روی این سری، موتور ولوو TD121، TD122 و TD123 است. این‌ها موتورهای 6 سیلندر خطی هستند که همگی از سیستم توربوشارژ و اینترکولر (در اکثر مدل‌ها) بهره می‌برند.

۱. مشخصات و نقش توربوشارژ در موتور ولوو N12

• موتور: Volvo TD121/TD122/TD123 (TD مخفف Turbo Diesel است).
• مشخصات: 6 سیلندر خطی، حجم تقریبی 12 لیتر (حدود 732 اینچ مکعب).
• سیستم تنفس: توربوشارژ و اینترکولر (Turbocharged & Intercooled).
• ولوو از پیشگامان استفاده تجاری از اینترکولر در کامیون‌ها بود. اینترکولر (که ولوو آن را Intercooler می‌نامد و معادل افترکولر است) هوای فشرده و داغ خروجی از توربو را قبل از ورود به موتور خنک می‌کند.
• نقش توربوشارژ:

1. قدرت و گشتاور بالا در دور پایین: ویژگی بارز موتورهای ولوو، تولید گشتاور بسیار بالا در دورهای موتور پایین (مثلاً 1200 تا 1500 RPM) است. این قابلیت که برای کشنده‌ها در سینه‌کش جاده‌ها حیاتی است، مستقیماً توسط توربوشارژ به دست می‌آید.
2. راندمان سوخت: ولوو همیشه بر روی بهینه‌سازی مصرف سوخت تأکید داشته است. توربوشارژ با افزایش راندمان احتراق، به کامیون اجازه می‌دهد با مصرف سوخت کمتر، قدرت بیشتری تولید کند.
3. ترمز موتوری ( ریتاردر اگزوز – Exhaust Brake): عملکرد ترمز موتوری که در این کامیون‌ها بسیار قوی است، به طور غیرمستقیم با توربوشارژ در ارتباط است. با بستن مسیر اگزوز توسط شیر ریتاردر، فشار معکوس در منیفولد دود ایجاد می‌شود. این فشار بر روی پره توربین توربوشارژ نیز اثر گذاشته و به ایجاد نیروی ترمزی کمک می‌کند.
4. عملکرد قابل اعتماد در ارتفاعات: مانند هر موتور توربوشارژ دیگری، N12 نیز در جاده‌های کوهستانی و ارتفاعات، افت قدرت بسیار کمتری نسبت به موتورهای تنفس طبیعی دارد.توربوشارژ کامل موتور کامیون ولوو N12

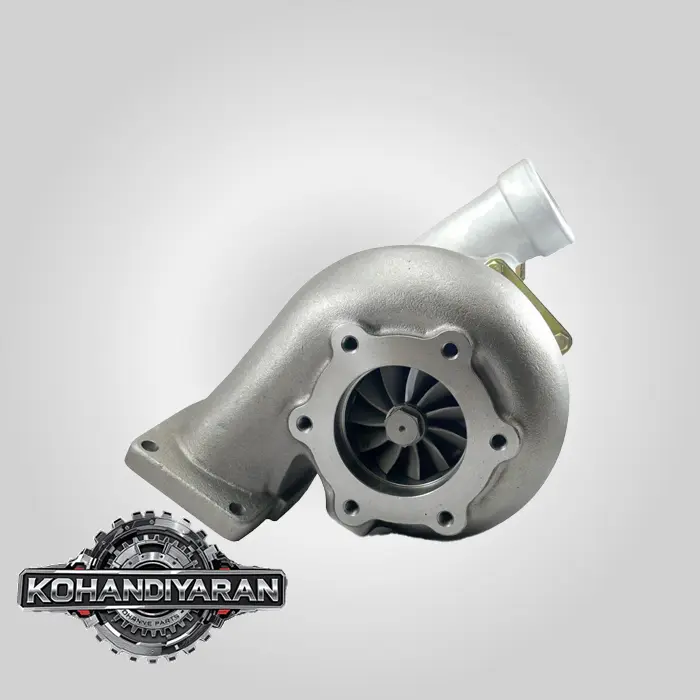

۲. ساختار و اجزای توربوشارژ ولوو N12

توربوشارژهای مورد استفاده در موتورهای سری TD120 معمولاً ساخت شرکت‌های معتبری مانند Holset (متعلق به کامینز) یا Garrett بوده‌اند. ساختار آن مشابه توربوهای استاندارد است اما با مهندسی دقیق ولوو:

1. پوسته توربین (Turbine Housing):

• از جنس چدن آلیاژی مقاوم به حرارت بالا. مستقیماً به منیفولد دود 6 سیلندر متصل می‌شود.
• در برخی مدل‌های پیشرفته‌تر، ممکن است از طراحی Twin-Scroll یا Wastegate برای بهبود واکنش‌گرایی در دورهای مختلف استفاده شده باشد.

2. پوسته کمپرسور (Compressor Housing):

• آلومینیومی و به شکل حلزونی. هوای فیلتر شده را مکیده و به سمت لوله‌های اینترکولر فشرده می‌کند.
• اندازه و طراحی پره‌های داخلی آن برای تولید بوست (فشار) بهینه در محدوده کاری موتور ولوو مهندسی شده است.

3. کارتریج یا هوزینگ مرکزی (CHRA – Center Hub Rotating Assembly):

• قلب توربو: این بخش شامل شفت اصلی، چرخ توربین (سمت داغ)، چرخ کمپرسور (سمت سرد) و سیستم یاتاقان‌بندی است.
• سیستم یاتاقان‌بندی: از نوع “یاتاقان شناور” (Floating Bearing) است. دو بوش برنجی یا برنزی وجود دارد که شفت در داخل آن‌ها می‌چرخد. روغن موتور با فشار بین شفت و بوش داخلی، و همچنین بین بوش خارجی و هوزینگ جریان دارد و یک لایه فیلم روغن دوگانه ایجاد می‌کند. این سیستم هم روانکاری و هم خنک‌کاری را انجام می‌دهد.
• روانکاری: روغن موتور از طریق یک لوله فشار قوی (معمولاً بافته شده فلزی) از بلوک موتور به بالای هوزینگ مرکزی وارد شده و پس از گردش، از طریق یک لوله تخلیه بزرگ‌تر در پایین هوزینگ به کارتل باز می‌گردد. این مسیر باید همیشه تمیز و بدون گرفتگی باشد.

۳. علائم خرابی توربوشارژ کامل در ولوو N12

علائم خرابی در این کامیون بسیار شبیه به سایر موتورهای دیزل سنگین است اما رانندگان باتجربه N12 به سرعت متوجه آن‌ها می‌شوند:

1. افت محسوس کشش و قدرت:

• کامیون در سربالایی‌ها “کم می‌آورد” و نیاز به دنده معکوس‌های بیشتری دارد. شتاب‌گیری ضعیف می‌شود. اولین شک همیشه باید به سیستم سوخت‌رسانی و توربوشارژ باشد.

2. صدای سوت یا جیغ بلند و غیرعادی:

• صدای نرم و زیر کارکرد توربو طبیعی است. اما اگر این صدا به “جیغ کشیدن” یا “صدای آمبولانسی” تبدیل شود، علامت خطر است. این صدا معمولاً ناشی از عدم تعادل (unbalance) شفت یا تماس جزئی پره کمپرسور با پوسته آن است. باید فوراً کامیون را متوقف و موتور را خاموش کرد.

3. دود آبی از اگزوز:

• نشانه‌ی کلاسیک روغن‌سوزی از توربو. کاسه‌نمدهای (رینگ‌های آب‌بندی) داخلی توربو فرسوده شده و روغن موتور به سمت داغ (توربین) نشت کرده و در اگزوز می‌سوزد. این دود معمولاً در هنگام گاز دادن یا تحت بار بیشتر دیده می‌شود.توربوشارژ کامل موتور کامیون ولوو N12

4. روغن در اینترکولر:

• اگر لوله‌های متصل به اینترکولر باز شوند و مقدار زیادی روغن در داخل آن‌ها جمع شده باشد، این روغن از سمت کمپرسور توربو نشت کرده است. وجود مقدار بسیار کمی بخار روغن طبیعی است، اما تجمع روغن نشانه خرابی است.

5. کاهش سریع سطح روغن موتور:

• اگر راننده متوجه شود که موتور بیش از حد معمول روغن کم می‌کند (بدون نشتی خارجی واضح)، توربوشارژ یکی از متهمان اصلی است.

6. صدای خرخر یا ساییدگی فلز:

• این بدترین علامت ممکن است و یعنی یاتاقان‌ها کاملاً از بین رفته و شفت در حال سابیدن هوزینگ مرکزی است. ادامه کار منجر به شکستن شفت و ورود تکه‌های فلزی به موتور (از طریق لوله‌های اینترکولر) یا گیر کردن کامل توربو می‌شود.

۵. نکات کلیدی در نگهداری و تعویض توربوشارژ N12

1. “قانون طلایی” خنک کردن: مهم‌ترین عامل در طول عمر توربوشارژ N12، رعایت زمان کارکرد درجا قبل از خاموش کردن موتور است. پس از یک مسیر طولانی یا کار تحت بار سنگین، توربوشارژ به شدت داغ است. کارکردن موتور به مدت 3 تا 5 دقیقه در دور آرام اجازه می‌دهد تا جریان روغن، یاتاقان‌ها و شفت داغ را خنک کند و از “کک شدن” روغن جلوگیری کند.
2. کیفیت روغن و فیلترها: استفاده از روغن موتور با کیفیت توصیه شده توسط ولوو و تعویض به موقع آن و فیلتر روغن، برای سلامت یاتاقان‌های توربو حیاتی است.
3. سلامت فیلتر هوا: فیلتر هوای کثیف یا آسیب‌دیده می‌تواند باعث ورود گرد و غبار به پره‌های کمپرسور شود که با سرعت بسیار بالا می‌چرخند. این ذرات مانند یک دستگاه سندبلاست عمل کرده و به مرور زمان پره‌ها را می‌خورند و توربو را از بالانس خارج می‌کنند.
4. تعویض کامل: هنگام خرابی، معمولاً تعویض کارتریج (CHRA) یا توربوشارژ کامل بهترین و مطمئن‌ترین راه است. تعمیرات جزئی ممکن است به صرفه نباشد و دوام لازم را نداشته باشد.
5. بررسی علت خرابی: قبل از نصب توربوشارژ جدید، حتماً باید علت خرابی توربوی قبلی مشخص شود. آیا گرفتگی در مسیر روغن وجود داشته؟ آیا کیفیت روغن پایین بوده؟ در غیر این صورت، توربوی جدید نیز به زودی خراب خواهد شد.

نتیجه‌گیری

توربوشارژ کامل کامیون ولوو N12، یک قطعه مهندسی شده برای دوام، قدرت و راندمان بالا است. این قطعه به موتور TD120 این امکان را می‌دهد که گشتاور فوق‌العاده‌ای در دورهای پایین تولید کند که مشخصه اصلی این کامیون است. سلامت آن به شدت به روانکاری صحیح، خنک‌کاری پس از کار سنگین و هوای ورودی تمیز وابسته است. شناخت علائم خرابی و اقدام به موقع می‌تواند از آسیب‌های گسترده‌تر به موتور و هزینه‌های گزاف جلوگیری کند و این اسطوره جاده‌ها را برای سال‌های بیشتری در حرکت نگه دارد.
