یکی از غول‌های افسانه‌ای دنیای ماشین‌آلات راه‌سازی، یعنی بلدوزر کاترپیلار D9N و قلب تپنده آن یعنی توربوشارژ می‌رویم. تحلیل توربوشارژ این دستگاه به دلیل قدرت بسیار بالای موتور و شرایط کاری سخت، جزئیات فنی مهمی دارد.

تحلیل جامع توربوشارژ کامل بلدوزر کاترپیلار D9N

بلدوزر D9N یک ماشین فوق سنگین است که برای جابجایی حجم عظیم خاک و سنگ طراحی شده. برای به حرکت درآوردن این هیولای فولادی، به یک موتور دیزل بسیار قدرتمند نیاز است و توربوشارژ نقش کلیدی در تولید این قدرت ایفا می‌کند.

۱. مشخصات موتور و نوع توربوشارژ

• موتور: بلدوزر کاترپیلار D9N به موتور معروف CAT 3408 یا در نسخه‌های جدیدتر 3408C مجهز است.

• مشخصات موتور 3408: این یک موتور 8 سیلندر (V8) با حجم بسیار بزرگ 18 لیتر (1099 اینچ مکعب) است.

• سیستم تنفس: این موتور به صورت استاندارد از توربوشارژ و افترکولر (Turbocharged & Aftercooled) استفاده می‌کند.

• Turbocharged: یعنی دارای یک یا چند توربوشارژ برای فشرده‌سازی هوای ورودی است.

• Aftercooled: یعنی هوای فشرده و داغ شده توسط توربو، قبل از ورود به سیلندرها توسط یک خنک‌کننده (افترکولر) سرد می‌شود تا چگالی آن افزایش یابد.

• نوع توربوشارژ: موتور 3408 در مدل D9N معمولاً از یک توربوشارژ بزرگ و تکی (Single Large Turbocharger) استفاده می‌کند. با این حال، در برخی تنظیمات خاص یا بازارهای متفاوت، ممکن است از سیستم توئین توربو (Twin Turbo) نیز استفاده شده باشد که در آن هر بانک 4 سیلندری موتور، یک توربوشارژ مجزا دارد. ما در اینجا بر روی مدل رایج‌تر یعنی تک توربو تمرکز می‌کنیم.

۲. وظیفه و اهمیت توربوشارژ در D9N

وظیفه توربوشارژ در این موتور فراتر از یک افزایش قدرت ساده است:

1. تولید قدرت عظیم (Massive Power Output): بدون توربوشارژ، یک موتور 18 لیتری هرگز نمی‌توانست به قدرت مورد نیاز (حدود 460 اسب بخار) برای به حرکت درآوردن شاسی سنگین و تیغه عظیم D9N دست یابد.
2. جبران افت توان در ارتفاعات: ماشین‌آلات راه‌سازی اغلب در معادن و پروژه‌هایی کار می‌کنند که در ارتفاع از سطح دریا قرار دارند. در ارتفاع، هوا رقیق‌تر است و موتورهای تنفس طبیعی دچار افت توان شدید می‌شوند. توربوشارژ با فشرده کردن هوا، این افت توان را جبران می‌کند.
3. بهبود راندمان سوخت: با افزایش حجم هوای ورودی، احتراق کامل‌تر و بهینه‌تر صورت می‌گیرد. این امر باعث می‌شود به ازای هر لیتر گازوئیل، قدرت بیشتری تولید شده و راندمان کلی موتور افزایش یابد.
4. کاهش آلایندگی: احتراق کامل‌تر به معنای کاهش دود سیاه (ذرات نسوخته کربن) و سایر آلاینده‌هاست.

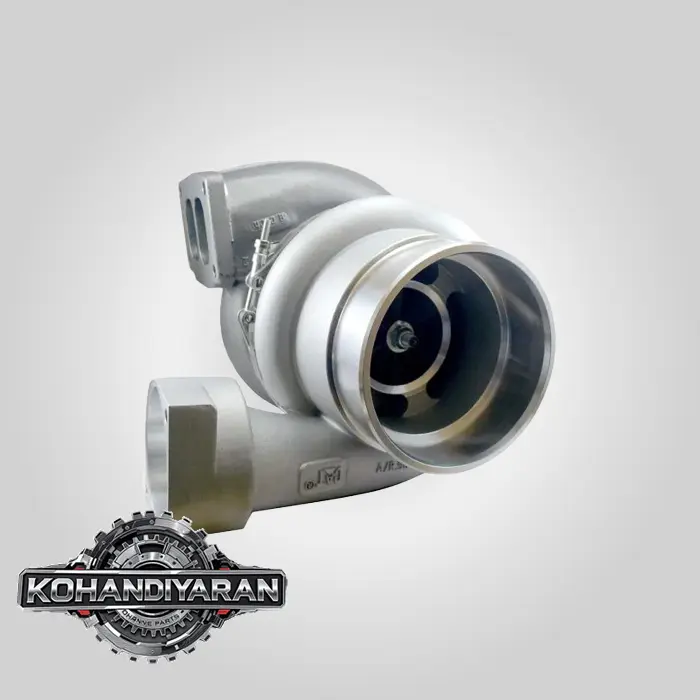

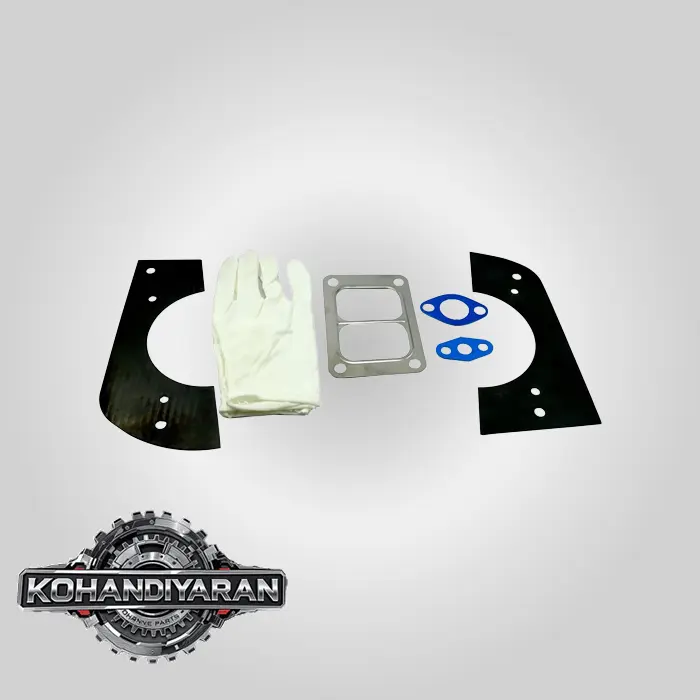

۳. ساختار و اجزای اصلی توربوشارژ D9N

یک توربوشارژ کامل برای این موتور شامل اجزای زیر است که به آن “کارتریج” یا “CHRA” (Center Hub Rotating Assembly) به همراه پوسته‌های توربین و کمپرسور گفته می‌شود:

1. پوسته توربین (Turbine Housing):

• این بخش چدنی و بسیار مقاوم به حرارت، مستقیماً به منیفولد دود (Exhaust Manifold) موتور متصل می‌شود.
• گازهای داغ و پرفشار خروجی از موتور وارد این پوسته شده و به سمت چرخ توربین هدایت می‌شوند.
• به دلیل حجم عظیم دود موتور V8، این پوسته بسیار بزرگ و سنگین است.

2. چرخ توربین (Turbine Wheel):

• یک پره مقاوم در برابر حرارت بالا (معمولاً از آلیاژ نیکل مانند Inconel) که درون پوسته توربین قرار دارد.
• انرژی گازهای خروجی، این چرخ را با سرعت‌های بسیار بالا (ده‌ها هزار دور در دقیقه) به چرخش در می‌آورد.

3. پوسته کمپرسور (Compressor Housing):

• این بخش آلومینیومی در سمت هوای ورودی قرار دارد و حلزونی شکل است.
• هوای تمیز را از فیلتر هوا مکیده و به سمت مرکز چرخ کمپرسور هدایت می‌کند.

4. چرخ کمپرسور (Compressor Wheel):

• یک پره آلومینیومی ماشین‌کاری شده دقیق که توسط شفت به چرخ توربین متصل است.
• با چرخش خود، هوا را مکیده، فشرده کرده و با فشار زیاد به سمت افترکولر و سپس منیفولد هوای ورودی موتور می‌فرستد.

5. کارتریج یا هوزینگ مرکزی (CHRA):

• این قلب توربوشارژ است. شامل یک شفت مرکزی است که دو چرخ توربین و کمپرسور را به هم متصل می‌کند.
• این شفت روی سیستم یاتاقان‌بندی (Bearing System) شناور است.
• سیستم روانکاری: روغن موتور تحت فشار از طریق یک ورودی به داخل هوزینگ مرکزی پمپ شده و شفت و یاتاقان‌ها را روانکاری و خنک می‌کند. سپس از طریق یک خروجی بزرگ‌تر به کارتل روغن باز می‌گردد. این روانکاری برای جلوگیری از ذوب شدن قطعات در آن سرعت و دمای بالا، حیاتی است.

۴. علائم خرابی توربوشارژ کامل در D9N

خرابی توربوشارژ در چنین دستگاهی یک مشکل جدی است و باید به سرعت تشخیص داده شود:

1. کاهش شدید قدرت و کشش موتور:

• این اولین و واضح‌ترین علامت است. اپراتور حس می‌کند که بلدوزر “جان ندارد” و در زیر بار سنگین به شدت کم می‌آورد.

2. دود آبی یا سفید-آبی از اگزوز:

• نشانه قطعی روغن‌سوزی از داخل توربوشارژ است. اگر کاسه‌نمدهای (Seals) داخلی توربو خراب شوند، روغن موتور به داخل پوسته توربین (که بسیار داغ است) یا پوسته کمپرسور نشت می‌کند.
• روغن در سمت توربین می‌سوزد و دود آبی تولید می‌کند.
• روغن در سمت کمپرسور وارد سیستم هوای ورودی شده و در داخل سیلندرها می‌سوزد.

3. صدای زوزه یا سوت غیرعادی (Whining/Siren Noise):

• یک صدای سوت نرم در حین کارکرد توربو طبیعی است. اما اگر این صدا به یک زوزه بلند، جیغ یا صدای شبیه به آژیر تبدیل شود، معمولاً نشانه تماس پره‌های کمپرسور با پوسته آن به دلیل خرابی یاتاقان‌هاست. در صورت شنیدن این صدا، باید موتور فوراً خاموش شود.

4. صدای ساییدگی یا خرخر فلزی (Grinding Noise):

• این یک علامت بسیار خطرناک است و نشان می‌دهد که یاتاقان‌های توربو کاملاً از بین رفته‌اند و شفت در حال ساییده شدن به هوزینگ است. ادامه کارکردن موتور می‌تواند منجر به شکستن شفت و ورود تکه‌های فلزی به داخل موتور شود (فاجعه‌بار).

5. کاهش سطح روغن موتور بدون نشتی خارجی:

• اگر موتور روغن کم می‌کند اما هیچ نشتی روغنی در زیر آن دیده نمی‌شود، یکی از مقصرهای اصلی می‌تواند توربوشارژ باشد که روغن را به داخل اگزوز یا موتور می‌فرستد.

6. نشتی روغن از بدنه توربوشارژ:

• مشاهده روغن روی پوسته‌های کمپرسور یا توربین نشان‌دهنده خرابی کاسه‌نمدهاست.

۵. دلایل اصلی خرابی توربوشارژ D9N

1. مشکلات روغن‌کاری (مهم‌ترین دلیل):

• روغن کثیف یا نامناسب: ذرات آلودگی در روغن مانند سمباده برای یاتاقان‌های حساس توربو عمل می‌کنند.
• تأخیر در رسیدن روغن: خاموش کردن ناگهانی موتور بلافاصله پس از کار سنگین، باعث قطع جریان روغن به توربوی داغ و سرخ شده می‌شود و روغن باقی‌مانده در آن می‌سوزد (کک می‌شود). اپراتورها باید همیشه قبل از خاموش کردن، اجازه دهند موتور چند دقیقه در دور آرام کار کند.
• سطح پایین روغن: فشار روغن کافی به توربو نمی‌رسد.

2. ورود اجسام خارجی:

• سمت کمپرسور: خرابی فیلتر هوا یا بست‌های شلنگ ورودی می‌تواند باعث مکیده شدن گرد و خاک، سنگ‌ریزه یا حتی تکه‌ای از فیلتر به داخل چرخ کمپرسور شود و پره‌ها را نابود کند.
• سمت توربین: تکه‌ای از سوپاپ شکسته یا رینگ پیستون می‌تواند از موتور خارج شده و با چرخ توربین برخورد کند.

3. کارکرد در شرایط فراتر از حد مجاز (Overspeeding): دستکاری پمپ انژکتور برای افزایش سوخت بدون تنظیمات صحیح، می‌تواند دور توربو را از حد مجاز بالاتر برده و باعث انفجار آن شود.

نتیجه‌گیری

توربوشارژ کامل بلدوزر کاترپیلار D9N یک قطعه مهندسی دقیق، بزرگ و بسیار حیاتی است که مستقیماً مسئول تولید قدرت عظیم این ماشین است. سلامت آن به شدت به کیفیت و جریان روغن موتور و همچنین سلامت سیستم فیلتراسیون هوا وابسته است. خرابی آن با علائمی مانند افت شدید قدرت، دود آبی و صداهای غیرعادی مشخص می‌شود و نیازمند توجه فوری برای جلوگیری از آسیب‌های فاجعه‌بار به کل موتور است. به دلیل ابعاد و تکنولوژی بالا، تعمیر و تعویض آن یک عملیات تخصصی و پرهزینه محسوب می‌شود.
