تحلیل جامع توربوشارژ لودر کوماتسو WA600-1

لودر WA600-1، یکی از مدل‌های کلاسیک و بسیار موفق کوماتسو در رده وزنی خود است. قلب تپنده این ماشین غول‌پیکر، یک موتور دیزل حجیم و قدرتمند است که برای تولید گشتاور عظیم، به شدت به سیستم پرخوران (توربوشارژ) خود متکی است.توربوشارژ لودر کوماتسو WA600-1

۱. مشخصات موتور و سیستم توربوشارژر

• موتور: این لودر از موتورهای دیزل ساخت خود شرکت Komatsu یا در برخی موارد Cummins استفاده می‌کند. مدل رایج‌تر و اصلی، موتور کوماتسو است.

• کد موتور (رایج): Komatsu S6D170-1 یا SA6D170-1.

• معنی کد:

• S: موتور سوپرشارژ (در اینجا به معنای توربوشارژ)

• A: مجهز به افترکولر (Aftercooler) یا همان اینترکولر

• 6: تعداد سیلندر (۶ سیلندر)

• D: دیزل (Diesel)

• 170: قطر پیستون بر حسب میلی‌متر ($170$ میلی‌متر)

• مشخصات: این یک موتور ۶ سیلندر خطی با حجم بسیار بزرگ 23.15 لیتر ($23,150$ سی‌سی) است. این حجم عظیم برای تولید گشتاور لازم جهت به حرکت درآوردن این لودر و بلند کردن بارهای ده‌ها تنی ضروری است.

• قدرت: این موتور قدرتی در حدود 415 اسب بخار ($309$ کیلووات) در دور موتور $2000$ RPM تولید می‌کند. اما مهم‌تر از قدرت، گشتاور فوق‌العاده بالای آن است.

• سیستم تنفس: موتور SA6D170-1 از سیستم توربوشارژ به همراه افترکولر (Turbocharged & Aftercooled) بهره می‌برد.

• نوع توربوشارژر: با توجه به حجم عظیم موتور ($23.15$ لیتر)، این دستگاه از یک توربوشارژر تک (Single Turbocharger) اما بسیار بزرگ و مستحکم استفاده می‌کند.

• سازنده: توربوشارژرهای اصلی این موتورها معمولاً ساخت خود Komatsu یا شرکت‌های برتر جهانی مانند Holset (Cummins Turbo Technologies) یا Garrett هستند.

• ویژگی کلیدی: این توربوشارژر از نوع “وست‌گیت‌دار (Wastegated)” نیست. در موتورهای دیزل صنعتی بسیار بزرگ، معمولاً از وست‌گیت استفاده نمی‌شود. توربوشارژر به گونه‌ای طراحی شده که با حداکثر ظرفیت خود کار کند و میزان بوست (فشار هوا) به طور طبیعی با دور موتور و بار روی آن تنظیم می‌شود (Free-Floating Turbo). این طراحی به دلیل نیاز به حداکثر جریان هوا در تمام شرایط کاری و همچنین سادگی و استحکام بیشتر، در این کلاس از موتورها ترجیح داده می‌شود.توربوشارژ لودر کوماتسو WA600-1

۲. وظیفه و اهمیت حیاتی توربوشارژر در WA600-1

1. تولید گشتاور عظیم (Massive Torque Generation): وظیفه اصلی توربو در این لودر، تزریق حجم بسیار زیادی از هوای فشرده به سیلندرهای $23$ لیتری موتور است. این حجم هوا به موتور اجازه می‌دهد مقدار بسیار زیادی سوخت را در هر سیکل بسوزاند و گشتاور ویرانگری تولید کند که برای پر کردن باکت (پاکت) با مواد سنگین معدنی و حرکت دادن لودر $40$ تنی ضروری است. بدون توربو، یک موتور با این حجم شاید نصف این قدرت را هم تولید نمی‌کرد.
2. عملکرد در ارتفاعات بالا: معادن و پروژه‌های عمرانی اغلب در مناطق کوهستانی و ارتفاعات بالا قرار دارند. در این مناطق، چگالی هوا کم است و موتورهای تنفس طبیعی با افت شدید قدرت مواجه می‌شوند. توربوشارژر با فشرده‌سازی هوای رقیق، این کمبود اکسیژن را جبران کرده و به لودر اجازه می‌دهد تا با حداقل افت توان در ارتفاعات نیز به کار خود ادامه دهد.
3. کنترل دمای احتراق و دود خروجی: با فراهم کردن هوای اضافی (Lean Burn)، توربوشارژر به خنک نگه داشتن محفظه احتراق کمک کرده و از ذوب شدن پیستون‌ها و سوپاپ‌ها تحت بارهای بسیار سنگین جلوگیری می‌کند. همچنین احتراق کامل‌تر، میزان دود سیاه (ذرات کربن نسوخته) را به شدت کاهش می‌دهد.
4. بهره‌وری سوخت: شاید عجیب به نظر برسد، اما توربوشارژر با افزایش راندمان ترمودینامیکی موتور، به این هیولای $23$ لیتری کمک می‌کند تا به ازای هر لیتر سوختی که مصرف می‌کند، کار بیشتری انجام دهد. این امر در مقیاس صنعتی و مصرف سوخت صدها لیتری در روز، به صرفه‌جویی اقتصادی قابل توجهی منجر می‌شود.

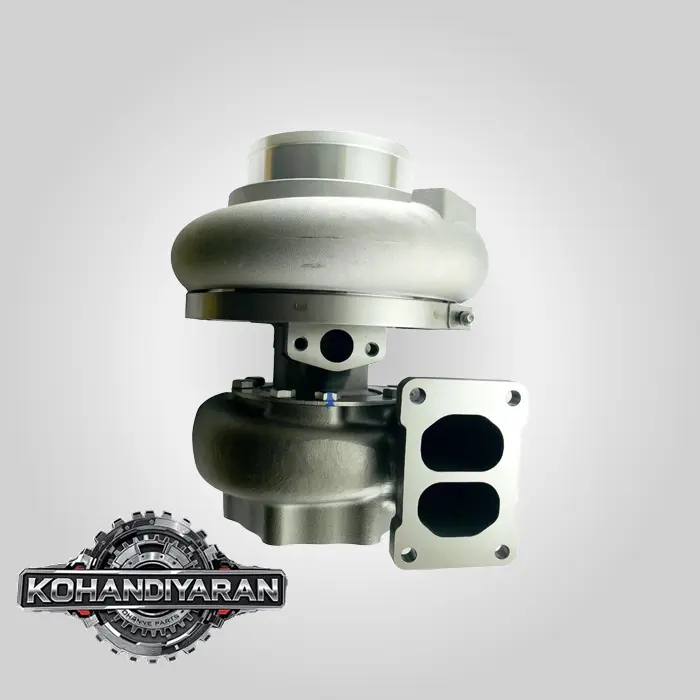

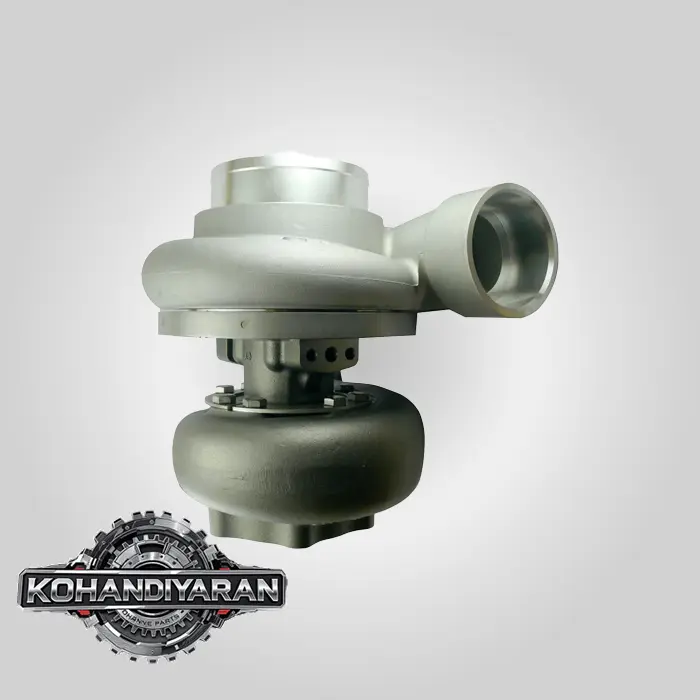

۳. ساختار و اجزای توربوشارژر کوماتسو WA600-1

این توربوشارژر یک قطعه صنعتی سنگین و بسیار بزرگ است:

1. پوسته توربین (Turbine Housing): یک قطعه چدنی بسیار ضخیم و سنگین که برای مقاومت در برابر دمای بسیار بالا و حجم عظیم گازهای خروجی از موتور $23$ لیتری طراحی شده است.
2. پوسته کمپرسور (Compressor Housing): یک قطعه آلومینیومی بزرگ با ورودی و خروجی‌های قطور برای جابجایی حجم بالای هوا.
3. کارتریج (CHRA – Center Hub Rotating Assembly): قلب توربو که به دلیل ابعاد و وزن پره‌ها، دارای شفت بسیار ضخیم و یاتاقان‌های فوق‌العاده مستحکم (Journal Bearings) است.

• روانکاری: روانکاری یاتاقان‌ها فقط و فقط توسط روغن موتور انجام می‌شود. یک لوله ورودی با قطر زیاد، روغن تحت فشار را به کارتریج می‌رساند و یک لوله خروجی قطورتر، اجازه بازگشت روغن به کارتل را می‌دهد.
• خنک‌کاری: در این کلاس از توربوهای صنعتی سنگین، معمولاً خنک‌کاری با آب وجود ندارد. طراحی بر اساس استحکام مواد، جریان بالای روغن و گردش هوای زیاد در محفظه موتور برای دفع حرارت است.

۴. علائم خرابی توربوشارژر در لودر WA600-1

خرابی توربو در این دستگاه می‌تواند به سرعت منجر به خسارات فاجعه‌بار به موتور شود. اپراتورها و تیم‌های تعمیر و نگهداری باید به این علائم بسیار حساس باشند:

1. کم شدن محسوس قدرت و بلند شدن دود سیاه غلیظ: اولین و واضح‌ترین علامت. وقتی توربو نتواند هوای کافی را تأمین کند، نسبت سوخت به هوا به شدت غنی شده و احتراق ناقص رخ می‌دهد که نتیجه آن افت توان و دود سیاه شدید است.
2. صداهای غیرعادی: هرگونه صدای زوزه، جیغ، یا ساییدگی فلز از ناحیه توربو یک وضعیت قرمز است و باید دستگاه فوراً خاموش شود. ادامه کار می‌تواند منجر به شکستن شفت توربو و ورود قطعات شکسته به داخل موتور (Engine Dusting) و تخریب کامل آن شود.
3. نشت شدید روغن: مشاهده روغن در پوسته اگزوز یا خروج روغن از لوله‌های هوای متصل به افترکولر.
4. افزایش بیش از حد دمای گازهای خروجی (EGT): اگر دستگاه به گیج دمای اگزوز مجهز باشد، بالا رفتن غیرعادی دما نشان‌دهنده عملکرد نادرست توربو است.
5. کاهش فشار روغن موتور: خرابی فاجعه‌بار یاتاقان‌های توربو می‌تواند باعث نشت داخلی شدید روغن و افت فشار کلی سیستم روانکاری موتور شود.

۵. اصول نگهداری و پیشگیری (بسیار حیاتی)

• کیفیت و فشار روغن موتور: روغن، خون حیات توربوشارژر است. استفاده از روغن موتور مخصوص دیزل‌های سنگین (Heavy-Duty Diesel Engine Oil) با گرید و کیفیت توصیه شده توسط کوماتسو و تعویض منظم آن به همراه فیلترها، مهم‌ترین اصل است.
• تمیزی سیستم هوا: سیستم فیلتراسیون هوای این لودرها بسیار پیشرفته و چندمرحله‌ای (اغلب با پیش‌فیلتر گریز از مرکز) است. سرویس منظم و تعویض به موقع تمام فیلترهای هوا برای جلوگیری از ورود گرد و غبار (که در محیط کار این لودرها فراوان است) به پره‌های حساس کمپرسور، امری حیاتی است.
• روال خاموش کردن (Critical Cool-Down): مهم‌ترین وظیفه اپراتور. پس از کار سنگین، باید لودر به مدت حداقل 5 دقیقه (یا طبق دستورالعمل سازنده) بدون بار و در دور آرام کار کند. این کار به دمای توربوشارژر اجازه می‌دهد تا با استفاده از گردش روغن، به آرامی پایین بیاید. خاموش کردن ناگهانی موتور داغ، روغن را در داخل کارتریج داغ “پخته” و به کک تبدیل می‌کند که مسیرهای روغن را مسدود کرده و باعث خرابی سریع توربو در استارت بعدی می‌شود.
• بازرسی‌های روزانه: اپراتور باید قبل از شروع به کار، به صورت چشمی اطراف توربو و لوله‌های متصل به آن را برای هرگونه ترک، شکستگی یا نشتی روغن و هوا بررسی کند.توربوشارژ لودر کوماتسو WA600-1

نتیجه‌گیری

توربوشارژر لودر کوماتسو WA600-1 یک قطعه مهندسی شده برای شرایط کاری بی‌نهایت سخت و طاقت‌فرسا است. این یک قطعه ساده برای افزایش شتاب نیست، بلکه یک جزء بنیادی برای تولید گشتاور، بقا در ارتفاعات و حفظ سلامت موتور عظیم 23 لیتری این دستگاه است. دوام این قطعه گران‌قیمت تقریباً به طور کامل به کیفیت نگهداری، رعایت اصول سرویس فیلترها و مهم‌تر از همه، وجدان کاری اپراتور در اجرای صحیح رویه خنک‌کاری قبل از خاموش کردن بستگی دارد.
