موتور کاترپیلار 3306 یکی از پراستفاده‌ترین، بادوام‌ترین و محبوب‌ترین موتورهای دیزل در تاریخ ماشین‌آلات سنگین است و در طیف وسیعی از ماشین‌آلات کاترپیلار، از جمله لودرهای 966، بلدوزرهای D6، گریدرهای سری G و ژنراتورها به کار رفته است.

بوش‌های میل سوپاپ (Camshaft Bearings/Bushings) در این موتور، علی‌رغم ظاهر ساده‌شان، قطعاتی بسیار حیاتی با مهندسی دقیق هستند که عملکرد صحیح و عمر طولانی موتور به آن‌ها وابسته است. بیایید به صورت کاملاً تخصصی و جامع این قطعات را بررسی کنیم.

تحلیل جامع و تخصصی بوش میل سوپاپ موتور کاترپیلار 3306

میل سوپاپ در موتور 3306، که وظیفه باز و بسته کردن سوپاپ‌ها را از طریق اسبک‌ها و تایپت‌ها بر عهده دارد، بر روی مجموعه‌ای از 7 عدد بوش که در داخل بلوک سیلندر پرس شده‌اند، می‌چرخد.

۱. ساختار، جنس و طراحی مهندسی

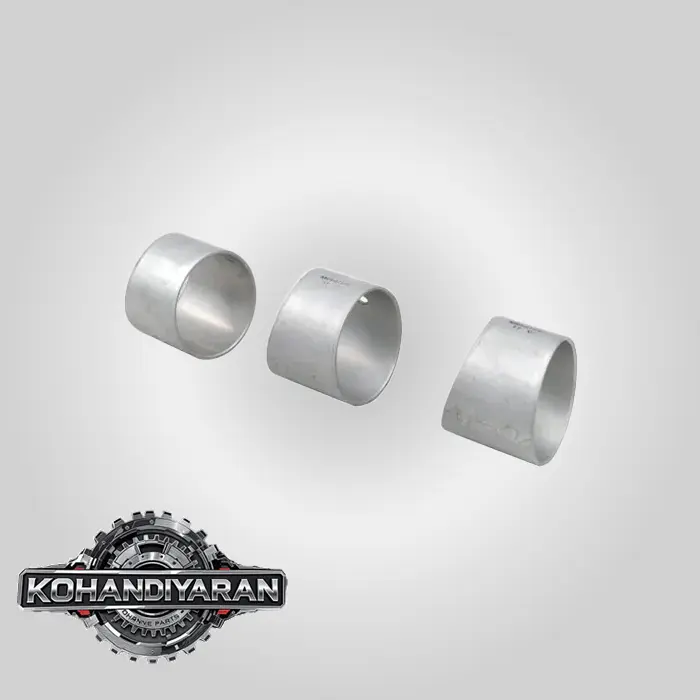

• نوع بوش: این قطعات بوش‌های پوسته فولادی با لایه آلیاژی (Steel-Backed Alloy) هستند.
• پوسته فولادی (Steel Back): لایه بیرونی و ساختار اصلی بوش از فولاد ساخته شده است. این لایه استحکام، شکل‌پذیری لازم برای نصب (پرس فیت) و مقاومت در برابر بار را فراهم می‌کند.
• لایه آلیاژی داخلی (Bearing Alloy Lining): سطح داخلی بوش که با ژورنال‌های میل سوپاپ در تماس است، با یک آلیاژ نرم و مقاوم به سایش پوشانده شده است. در موتور 3306، این آلیاژ معمولاً آلومینیوم-سیلیکون (Aluminum-Silicon) یا مس-سرب (Copper-Lead) با یک پوشش نهایی (Overlay) است. این لایه نرم:

1. قابلیت “جذب” ذرات ریز و آلودگی‌های روغن را دارد تا از آسیب به میل سوپاپ جلوگیری کند.
2. یک سطح لغزنده عالی برای تشکیل فیلم روغن هیدرودینامیک فراهم می‌کند.

• بوش دقیق (Precision Bearing): این بوش‌ها به صورت “Finish-in-Place” یا دقیق ساخته شده‌اند. یعنی پس از نصب صحیح در بلوک، قطر داخلی آن‌ها در تلرانس نهایی کارخانه است و نیاز به هیچ‌گونه تراشکاری، برقو زدن یا پرداخت اضافی ندارند.
• طراحی شیاردار (Grooved Design): اکثر بوش‌های میل سوپاپ موتور 3306 (به جز شاید یکی) دارای یک شیار روغن داخلی هستند. این شیار (Groove) وظیفه دارد روغنی را که از طریق کانال روغن در بلوک به بوش می‌رسد، به طور یکنواخت در تمام سطح داخلی پخش کند تا روانکاری کامل و پایدار تضمین شود.
• سوراخ روغن (Oil Hole): هر بوش دارای یک سوراخ است. این سوراخ باید دقیقاً و بدون هیچ انحرافی در راستای سوراخ کانال روغن در بلوک سیلندر قرار گیرد. این هم‌راستایی، شاه‌کلید موفقیت در نصب این بوش‌هاست.
• بوش کف‌گرد یا تراست (Thrust Bearing): بوش شماره 1 (اولین بوش از سمت جلوی موتور) طراحی متفاوتی دارد. این بوش دارای یک لبه یا فلنج (Flange) است که بین پیشانی میل سوپاپ و صفحه تراست (Thrust Plate) قرار می‌گیرد. وظیفه این فلنج، کنترل حرکت محوری (جلو و عقب رفتن) میل سوپاپ است.

۲. شماره فنی (Part Number) و کیت‌ها

کاترپیلار و تولیدکنندگان معتبر افترمارکت (مانند FP Diesel, CTP, Interstate-McBee) این بوش‌ها را هم به صورت تکی و هم به صورت کیت کامل (مجموعه 7 عددی) عرضه می‌کنند.

• شماره فنی کیت استاندارد کاترپیلار: $9Y-9497$ (این شماره فنی جایگزین شماره‌های قدیمی‌تر مانند $4N-6658$ شده است). خرید به صورت کیت همیشه توصیه می‌شود تا از تطابق کامل مجموعه اطمینان حاصل شود.
• سایزهای تعمیراتی (Undersize): اگر ژورنال‌های خود میل سوپاپ ساییده و سنگ خورده باشند، بوش‌هایی با قطر داخلی کوچکتر (مثلاً $0.010$ یا $0.020$ اینچ کوچکتر) نیز موجود است، اما این کار کمتر رایج است و معمولاً تعویض میل سوپاپ به صرفه‌تر است.

۳. علائم خرابی بوش میل سوپاپ

• افت فشار روغن: بوش‌های فرسوده باعث افزایش فاصله (Clearance) بین بوش و میل سوپاپ می‌شوند که منجر به فرار روغن و افت فشار کلی در موتور، به خصوص در دور آرام و هنگامی که موتور گرم است، می‌شود.
• صدای غیرعادی: صدای تق تق یا کوبش ضعیف از قسمت میانی موتور که با دور موتور تغییر می‌کند، می‌تواند ناشی از لقی بیش از حد میل سوپاپ باشد.
• عملکرد نامنظم موتور: در موارد حاد، لقی بیش از حد می‌تواند زمان‌بندی سوپاپ‌ها را مختل کرده و باعث کارکرد نامنظم، کاهش قدرت و دود کردن موتور شود.
• یافته‌ها هنگام تعمیر اساسی: معمولاً خرابی بوش میل سوپاپ هنگام باز کردن موتور برای تعمیرات دیگر (مانند تعویض رینگ و پیستون) با مشاهده سطح داخلی بوش‌ها (خراشیدگی، خوردگی، از بین رفتن لایه آلیاژی) مشخص می‌شود.

مراحل و نکات کلیدی نصب (بسیار مهم)

نصب این بوش‌ها یک کار بسیار حساس و دقیق است و اشتباه در آن منجر به آسیب جدی به موتور خواهد شد.

1. خارج کردن بوش‌های قدیمی: با استفاده از ابزار مخصوص (Cam Bearing Puller/Installer)، بوش‌های قدیمی را از بلوک خارج کنید. به جهت و موقعیت سوراخ روغن هر بوش قبل از درآوردن دقت کنید.
2. تمیزکاری کامل: حفرات (Bore) بوش‌ها در بلوک سیلندر باید به طور وسواسی تمیز شوند. هیچ‌گونه روغن، گریس، کثیفی یا پلیسه نباید باقی بماند.
3. آماده‌سازی بوش نو: سطح بیرونی بوش نو و حفره داخل بلوک را با مقدار کمی روغن موتور تمیز، آغشته کنید.
4. استفاده از ابزار نصب مخصوص: هرگز و تحت هیچ شرایطی برای جا زدن بوش‌ها از چکش یا ابزارهای متفرقه استفاده نکنید. این کار باعث دفرمه شدن بوش، آسیب به لایه داخلی و از بین رفتن تلرانس دقیق آن می‌شود. باید از ابزار نصب بوش میل سوپاپ (Cam Bearing Installer Tool) استفاده کرد. این ابزار بوش را کاملاً هم‌راستا و به آرامی به داخل حفره هدایت می‌کند.
5. موقعیت‌یابی سوراخ روغن (مهم‌ترین مرحله): قبل از شروع به پرس کردن، سوراخ روغن روی بوش را دقیقاً با سوراخ کانال روغن در بلوک تراز کنید. حتی یک میلی‌متر انحراف می‌تواند مسیر روغن را مسدود کند. معمولاً ابزارهای نصب دارای نشانگرهایی برای این کار هستند.
6. پرس کردن تا انتها: بوش را تا زمانی که کاملاً در جای خود بنشیند، به آرامی پرس کنید. بوش‌ها باید کمی داخل‌تر از سطح بلوک قرار گیرند (Recessed).
7. تکرار برای تمام بوش‌ها: این فرآیند را برای هر 7 بوش تکرار کنید.
8. بازرسی نهایی: پس از نصب تمام بوش‌ها، میل سوپاپ را در جای خود قرار دهید. میل سوپاپ باید با نیروی یک دست و به نرمی کامل بچرخد. اگر در نقطه‌ای گیر می‌کند یا سفت است، نشان‌دهنده نصب اشتباه یکی از بوش‌هاست و باید مشکل قبل از بستن موتور برطرف شود.

به طور خلاصه، بوش میل سوپاپ 3306 یک قطعه مهندسی دقیق برای مدیریت روانکاری و بارهای وارده بر میل سوپاپ است. موفقیت در تعویض آن بیش از هر چیز به تمیزی، استفاده از ابزار صحیح و تراز بی‌نقص سوراخ روغن بستگی دارد.
