در مورد “استارت موتور لودر ZL30” به قلب سیستم راه‌اندازی این دستگاه اشاره دارد. لودرهای سری ZL (مانند ZL30 و ZL50) اگرچه در اندازه متفاوت هستند، اما اصول کارکرد سیستم‌های اصلی آن‌ها، از جمله سیستم استارت، بسیار شبیه به هم است.
استارت موتور در لودر ZL30 یک موتور الکتریکی DC (جریان مستقیم) بسیار قدرتمند است که وظیفه دارد انرژی الکتریکی ذخیره شده در باتری‌ها را به انرژی مکانیکی چرخشی تبدیل کند تا بتواند میل‌لنگ موتور دیزل سنگین دستگاه را به حرکت درآورد و فرآیند احتراق را آغاز کند.
در ادامه، به صورت جامع و با جزئیات فنی، تمام جنبه‌های استارت موتور لودر ZL30 را بررسی می‌کنیم.
۱. وظیفه و اهمیت استارت در لودر ZL30
موتور دیزل به دلیل نسبت تراکم بسیار بالا (Compression Ratio)، مقاومت شدیدی در برابر چرخش دارد. برخلاف موتور بنزینی، موتور دیزل شمع ندارد و برای روشن شدن باید هوا را آنقدر متراکم کند تا دمای آن به نقطه اشتعال سوخت (گازوئیل) برسد. استارت باید آنقدر قدرتمند باشد که بتواند بر این مقاومت فشردگی غلبه کرده و موتور را به حداقل سرعت لازم برای ایجاد اولین احتراق‌ها (معمولاً حدود ۱۵۰ تا ۲۵۰ دور در دقیقه) برساند.
نکته کلیدی: استارت لودر ZL30 یک مصرف‌کننده فوق‌العاده سنگین انرژی است. در لحظه استارت، جریانی بین ۳۰۰ تا ۸۰۰ آمپر (بسته به دمای هوا و وضعیت موتور) از باتری‌ها می‌کشد. این یعنی سلامت باتری‌ها و کابل‌ها برای عملکرد صحیح استارت، حیاتی است.

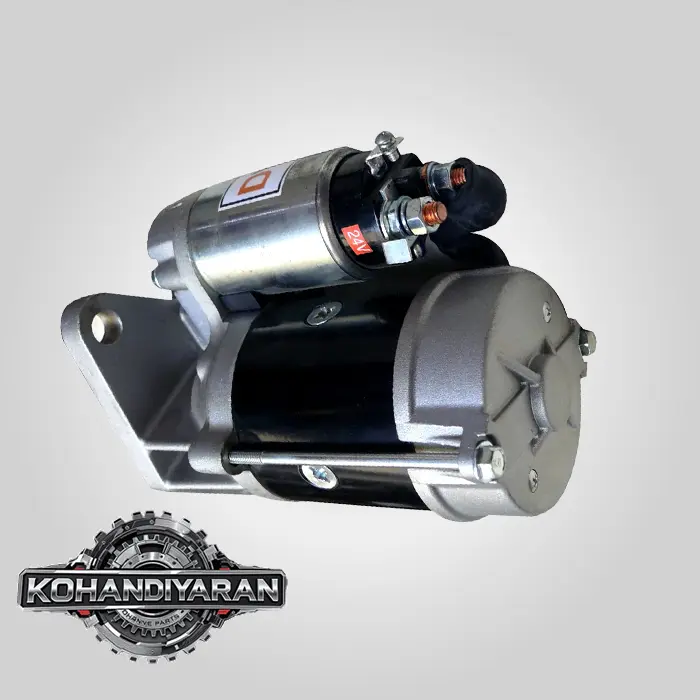

۲. اجزای اصلی استارت موتور لودر ZL30
یک استارت کامل از دو بخش اصلی تشکیل شده است که با هم کار می‌کنند:
- موتور الکتریکی (Electric Motor): بخش پایینی و بزرگتر که نیروی چرخشی را تولید می‌کند.
- اتوماتیک استارت (Solenoid Switch): استوانه کوچکتر که در بالای موتور الکتریکی نصب شده و به عنوان یک رله قدرتمند و اهرم مکانیکی عمل می‌کند.
<p style=“text-align: center;”>
<img src=“https://i.imgur.com/8QyGcmc.png” alt=“اجزای استارت و اتوماتیک استارت لودر” width=“800”>
<br>
<em>تصویر ۱: نمای کلی اجزای یک استارت کامل که در لودرهای ZL30 نیز مشابه است.</em>
</p>
اجزای داخلی موتور الکتریکی:
- بالشتک‌ها (Field Coils / Stator): سیم‌پیچ‌های مسی ضخیمی که به بدنه استارت متصل‌اند و با عبور جریان، یک میدان مغناطیسی قوی و ثابت ایجاد می‌کنند.
- آرمیچر (Armature / Rotor): بخش چرخان مرکزی استارت که خود از سیم‌پیچ‌ها، هسته آهنی و کالکتور (Commutator) تشکیل شده است.
- ذغال‌ها (Brushes): قطعات گرافیتی که توسط فنر روی کالکتور آرمیچر فشرده می‌شوند و وظیفه انتقال جریان الکتریکی از بالشتک‌ها به آرمیچر چرخان را بر عهده دارند.

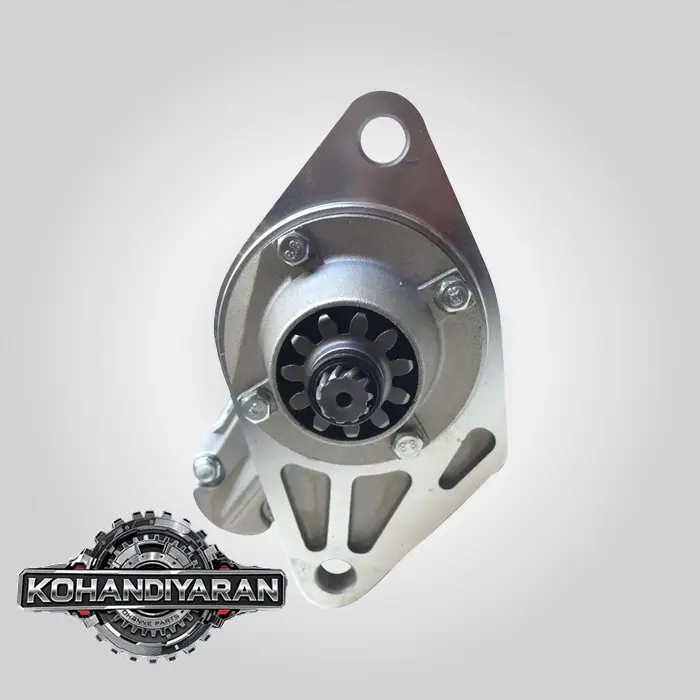

- دنده استارت (Pinion Gear / Bendix): یک چرخ‌دنده کوچک که روی شفت آرمیچر قرار دارد و برای درگیر شدن با چرخ طیار موتور طراحی شده است. این دنده دارای یک کلاچ یک‌طرفه (Overrunning Clutch) است تا پس از روشن شدن موتور، دور بالای موتور به استارت منتقل نشود و آن را متلاشی نکند.
۳. فرآیند کامل استارت زدن (گام به گام)
- فرمان از راننده: راننده سوئیچ را می‌چرخاند. یک جریان ضعیف به ترمینال کوچک اتوماتیک استارت ارسال می‌شود.
- فعال شدن اتوماتیک: اتوماتیک استارت فعال شده، پلانجر داخلی خود را می‌کشد. این کار دو نتیجه همزمان دارد:
- الف) درگیری مکانیکی: یک اهرم، دنده استارت را به جلو هل می‌دهد تا با دندانه‌های بزرگ فلایویل (Flywheel) موتور درگیر شود.
- ب) اتصال برق اصلی: یک پل مسی داخل اتوماتیک، اتصال بین کابل ضخیم باتری و ورودی موتور الکتریکی استارت را برقرار می‌کند.
- تولید گشتاور: جریان بسیار سنگین (صدها آمپر) وارد بالشتک‌ها و سپس از طریق ذغال‌ها به آرمیچر می‌شود. تقابل میدان مغناطیسی آرمیچر و بالشتک‌ها، نیروی دافعه شدیدی ایجاد می‌کند که باعث چرخش قدرتمند آرمیچر می‌شود.
- چرخاندن موتور: از آنجایی که دنده استارت با فلایویل درگیر است، این چرخش قدرتمند، میل‌لنگ موتور دیزل را به حرکت در می‌آورد.
- روشن شدن موتور و آزادسازی: پس از چند دور چرخش، احتراق در سیلندرها آغاز شده و موتور روشن می‌شود. راننده سوئیچ را رها می‌کند. برق اتوماتیک قطع شده، فنر داخلی آن پلانجر را به عقب برمی‌گرداند و همزمان دنده استارت را از فلایویل جدا کرده و جریان برق اصلی به استارت را نیز قطع می‌کند.
۴. مشکلات و علائم خرابی استارت لودر ZL30
خرابی استارت معمولاً به یکی از شکل‌های زیر بروز می‌کند:
| علامت خرابی |
دلایل احتمالی و راه‌حل |
| ۱. سکوت کامل پس از چرخاندن سوئیچ. |
مشکل برقی: <br> – باتری‌ها: ضعیف یا کاملاً خالی شده‌اند (اولین و محتمل‌ترین گزینه).<br> – اتصالات: بست‌های باتری یا کابل‌های متصل به استارت شل یا سولفاته شده‌اند. <br> – سیم‌کشی: سیم نازک فرمان که به اتوماتیک می‌رود قطع است یا سوئیچ/رله ایراد دارد. |
| ۲. شنیدن فقط یک صدای “تق” بلند اما استارت نمی‌چرخد. |
مشکل در اتوماتیک یا موتور: <br> – اتوماتیک استارت: کنتاکت‌های داخلی آن سوخته و جریان اصلی را وصل نمی‌کند (شایع‌ترین دلیل).<br> – ذغال استارت: ذغال‌ها تمام شده و اتصال به آرمیچر برقرار نمی‌شود.<br> – قفل شدن موتور: در موارد نادر، موتور دیزل به دلیل مشکل مکانیکی گیر کرده است. |
| ۳. استارت به کندی و با ضعف موتور را می‌چرخاند. |
کمبود نیرو: <br> – باتری ضعیف: باتری‌ها شارژ کافی برای تامین آمپر لازم را ندارند.<br> – اتصالات ضعیف: مقاومت بالا در کابل‌های شل یا کثیف، باعث افت ولتاژ شدید می‌شود.<br> – نیم‌سوز شدن استارت: اتصال کوتاه داخلی در سیم‌پیچ‌های آرمیچر یا بالشتک. |
| ۴. استارت با سرعت بالا هرز می‌چرخد اما موتور را نمی‌چرخاند. |
مشکل درگیری مکانیکی: <br> – دنده استارت: کلاچ یک‌طرفه دنده خراب شده یا دندانه‌های خود دنده یا فلایویل ساییده شده‌اند.<br> – اهرم اتوماتیک: اهرم داخل اتوماتیک شکسته و نمی‌تواند دنده را به جلو هل دهد. |
| ۵. پس از روشن شدن موتور، صدای جیغ یا خراش شدید از استارت ادامه دارد. |
گیر کردن دنده استارت (بسیار خطرناک): <br> – اتوماتیک استارت: فنر بازگرداننده ضعیف شده یا پلانجر گیر کرده است.<br> – سوئیچ: سوئیچ استارت گیر کرده و برق را قطع نمی‌کند.<br> اقدام فوری: باید فوراً موتور را خاموش کرده و بست باتری را جدا کنید تا از سوختن استارت و شکستن دنده‌های فلایویل جلوگیری شود. |
۵. نکات نگهداری و عیب‌یابی سریع
- همیشه از باتری‌ها شروع کنید: بیش از ۷۰٪ مشکلات استارت، به باتری‌های ضعیف یا اتصالات کثیف مربوط می‌شود. قبل از هر کاری، ولتاژ باتری‌ها را چک کنید (باید بالای ۲۴ ولت باشد) و بست‌ها را تمیز و محکم کنید.
- به استارت زدن‌های طولانی پایان دهید: هرگز سوئیچ را بیش از ۱۰-۱۵ ثانیه در حالت استارت نگه ندارید. اگر موتور روشن نشد، حداقل یک دقیقه صبر کنید تا استارت خنک شود و سپس دوباره تلاش کنید.
- بازرسی دوره‌ای کابل‌ها: کابل‌های ضخیم برق از باتری به استارت را به صورت چشمی بازرسی کنید تا دچار ساییدگی یا پارگی نشده باشند.
- روش ضربه زدن: در شرایط اضطراری که با مشکل “صدای تق” مواجه شدید، چند ضربه ملایم با چکش به بدنه استارت (هم بخش موتور و هم اتوماتیک) می‌تواند موقتاً اتصال داخلی را برقرار کند.
در نهایت، استارت یک قطعه مصرفی با عمر مشخص است. پس از چند هزار ساعت کار، تمام شدن ذغال‌ها یا خرابی اتوماتیک طبیعی است و معمولاً با باز کردن، سرویس کامل (تعویض ذغال، بوش‌ها، اتوماتیک) یا تعویض کل مجموعه استارت، مشکل برای مدت طولانی برطرف خواهد شد.
