بیل مکانیکی کوماتسو PC400-7 یک جهش نسلی بزرگ نسبت به مدل‌های قدیمی‌تر مانند PC350-3 محسوب می‌شود و سیستم سوخت‌رسانی آن کاملاً متفاوت است.

نکته کلیدی و بسیار مهم این است: بیل مکانیکی کوماتسو PC400-7 فاقد “پمپ انژکتور ردیفی” و در نتیجه فاقد قطعه‌ای به نام “المنت” (پلانجر و بارل) به شکل سنتی است.

این ماشین از یک سیستم سوخت‌رسانی مدرن به نام کامن ریل پرفشار (High-Pressure Common Rail – HPCR) استفاده می‌کند. در ادامه، یک تحلیل فنی کامل از سیستم سوخت‌رسانی این دستگاه و قطعات معادل و جایگزین “المنت” در این سیستم ارائه می‌شود.

تحلیل جامع سیستم سوخت‌رسانی بیل کوماتسو PC400-7 و قطعات کلیدی آن

مقدمه: خداحافظی با پمپ انژکتور مکانیکی

برخلاف مدل‌های قدیمی که از پمپ‌های انژکتور خطی (In-line) یا آسیابی (Distributor/Rotary) استفاده می‌کردند و در آن‌ها وظیفه تولید فشار، زمان‌بندی و تعیین مقدار سوخت همگی در “المنت” خلاصه می‌شد، سیستم کامن ریل این وظایف را بین چند قطعه هوشمند تقسیم می‌کند.

موتور نصب شده روی PC400-7 مدل Komatsu SAA6D114E-2 است که یک موتور 6 سیلندر توربوشارژ و افترکولردار مجهز به سیستم HPCR می‌باشد.

اجزای اصلی سیستم سوخت‌رسانی HPCR در PC400-7:

1. پمپ اولیه (Supply Pump / Feed Pump): یک پمپ دنده‌ای که سوخت را از باک می‌کشد و با فشار پایین به سمت پمپ فشار بالا می‌فرستد.
2. پمپ فشار بالا (High-Pressure Pump): این قطعه، نزدیک‌ترین معادل به “پمپ انژکتور” سنتی است، اما با عملکردی کاملاً متفاوت.
3. ریل مشترک (Common Rail): یک لوله یا مخزن فولادی بسیار مقاوم که سوخت پرفشار را ذخیره کرده و به تمام انژکتورها به طور یکسان توزیع می‌کند.
4. انژکتورهای الکترونیکی (Electronic Injectors): این انژکتورها خودشان شیرهای برقی بسیار سریعی هستند که توسط کامپیوتر موتور (ECM) کنترل می‌شوند.
5. کامپیوتر موتور (ECM – Engine Control Module): مغز متفکر سیستم که با دریافت اطلاعات از سنسورهای مختلف، زمان و مدت زمان باز بودن انژکتورها را تعیین می‌کند.

بخش ۱: پمپ فشار بالا (High-Pressure Pump) – جایگزین مدرن پمپ انژکتور

در سیستم PC400-7، به جای 6 “المنت” مجزا برای هر سیلندر، یک پمپ فشار بالا وجود دارد که معمولاً دارای 2 یا 3 پیستون (پلانجر) داخلی است.

تفاوت‌های کلیدی عملکردی با پمپ انژکتور سنتی:

• وظیفه: وظیفه این پمپ فقط و فقط تولید فشار بسیار بالا (تا $1600\text{ bar}$ یا بیشتر) و پمپاژ مداوم آن به داخل ریل مشترک است. این پمپ هیچ نقشی در زمان‌بندی تزریق یا تعیین مقدار سوخت برای هر سیلندر ندارد.
• کنترل دبی: میزان سوخت ورودی به این پمپ توسط یک شیر برقی به نام شیر کنترل مکش (SCV – Suction Control Valve) یا شیر کنترل فشار (PCV – Pressure Control Valve) کنترل می‌شود. این شیر برقی دستور خود را از ECM می‌گیرد.
• “المنت” داخلی: در داخل این پمپ، قطعاتی شبیه به پلانجر و بارل وجود دارند، اما طراحی آن‌ها برای پمپاژ مداوم است، نه برای تزریق‌های زمان‌بندی شده. این قطعات داخلی به صورت کیت قابل تعویض هستند اما تعمیر آن‌ها بسیار تخصصی است.

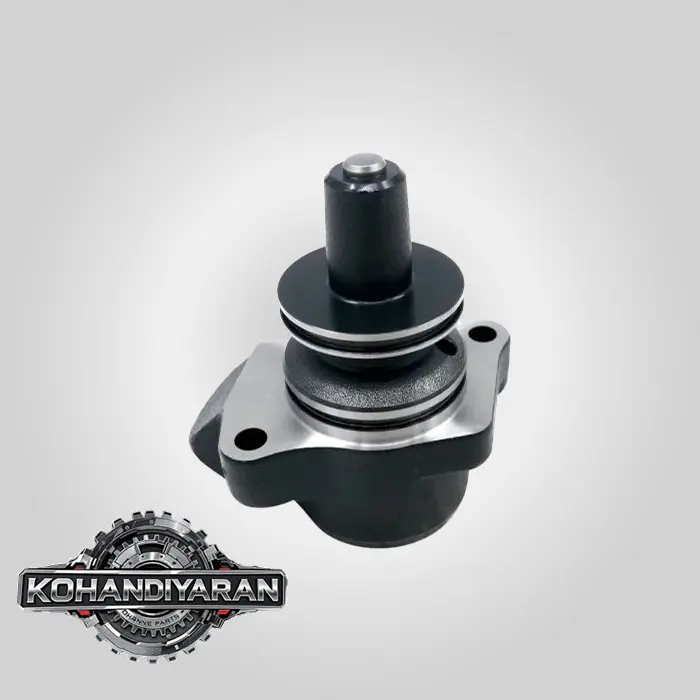

(تصویر یک نمونه پمپ فشار بالا برای موتور کوماتسو)

بخش ۲: انژکتور الکترونیکی – قطعه مسئول تزریق دقیق

در این سیستم، وظیفه زمان‌بندی و تعیین مقدار پاشش سوخت که در سیستم‌های قدیمی بر عهده “المنت” بود، به انژکتور الکترونیکی منتقل شده است.

• عملکرد: هر انژکتور یک شیر برقی (Solenoid) یا پیزوالکتریک بسیار سریع است. ECM با ارسال یک پالس الکتریکی دقیق، این شیر را برای کسری از ثانیه (میلی‌ثانیه) باز می‌کند.
• کنترل مقدار سوخت: مدت زمان باز بودن انژکتور (Injection Duration) مقدار سوخت تزریقی را تعیین می‌کند.
• کنترل زمان‌بندی: لحظه‌ای که ECM پالس را ارسال می‌کند (Injection Timing)، زمان شروع تزریق را مشخص می‌نماید.

بنابراین، اگر به دنبال قطعه‌ای هستید که “کار المنت” را در بیل PC400-7 انجام دهد، باید به عملکرد “انژکتورهای الکترونیکی” توجه کنید.

بخش ۳: علائم خرابی در سیستم سوخت‌رسانی PC400-7

علائم خرابی در این سیستم پیچیده‌تر بوده و نیاز به تشخیص دقیق با دستگاه دیاگ دارد.

الف) علائم مربوط به خرابی پمپ فشار بالا (High-Pressure Pump):

1. کاهش شدید قدرت و روشن شدن چراغ چک: اگر پمپ نتواند فشار مورد نیاز ECM را در ریل مشترک تامین کند (Actual Rail Pressure < Target Rail Pressure)، موتور دچار افت قدرت شدید می‌شود.
2. استارت نخوردن موتور: برای استارت، فشار ریل باید به یک حد حداقلی (مثلاً $250-300\text{ bar}$) برسد. اگر پمپ فرسوده باشد، نمی‌تواند این فشار را در دور استارت ایجاد کند.
3. خاموش شدن ناگهانی موتور زیر بار: وقتی نیاز به حداکثر توان است، پمپ باید حداکثر فشار را تولید کند. ناتوانی در این کار باعث افت فشار ناگهانی و خاموش شدن موتور می‌شود.
4. کدهای خطای مربوط به فشار ریل: دستگاه دیاگ خطاهایی مانند “Rail Pressure Low” یا “Rail Pressure High” را نشان می‌دهد.

ب) علائم مربوط به خرابی انژکتور الکترونیکی:

1. دود سفید یا آبی در حالت سرد یا درجا: نشانه نشتی داخلی انژکتور (Leaking Injector) است که سوخت اضافی را وارد سیلندر می‌کند.
2. دود سیاه زیاد زیر بار: نشانه پاشش بیش از حد یک یا چند انژکتور (Over-fueling).
3. لرزش شدید موتور (ریپ زدن): اگر یک انژکتور به درستی کار نکند یا گرفتگی داشته باشد، آن سیلندر قدرت لازم را تولید نکرده و موتور دچار لرزش می‌شود.
4. صدای “ناک” یا تق تق شدید از موتور: به دلیل پاشش نادرست یا زمان‌بندی غلط تزریق (معمولاً به دلیل خرابی قسمت مکانیکی سوزن انژکتور).
5. افزایش سطح روغن موتور و بوی گازوئیل از روغن: نشتی شدید انژکتور می‌تواند باعث رد کردن گازوئیل به داخل کارتر روغن شود که بسیار خطرناک است و خاصیت روانکاری روغن را از بین می‌برد.

بخش ۴: نتیجه‌گیری و راهنمای تهیه قطعه

برای بیل مکانیکی کوماتسو PC400-7:

• به جای جستجو برای “المنت”، باید مشکل دستگاه خود را دقیق‌تر مشخص کنید.
• اگر مشکل شما عدم تولید فشار کافی در کل سیستم است، قطعه مورد نظر شما پمپ فشار بالا (High-Pressure Pump) یا شیر کنترل مکش (SCV) روی آن است.
• اگر مشکل شما دود، لرزش، یا کارکرد نامنظم یک یا چند سیلندر است، قطعه مورد نظر شما انژکتور الکترونیکی (Electronic Injector) است.

برای تهیه قطعه:

1. حتماً از دستگاه دیاگ استفاده کنید: قبل از هر کاری، دستگاه باید توسط یک تکنسین ماهر با دستگاه دیاگ کوماتسو بررسی شود تا کد خطا خوانده شده و پارامترهای زنده (Live Data) مانند فشار ریل و وضعیت انژکتورها تحلیل شود.
2. شماره فنی دقیق: مهم‌ترین اطلاعات، شماره سریال موتور (Engine Serial Number) و شماره فنی (Part Number) حک شده روی خود قطعه (پمپ یا انژکتور) است.
3. کیفیت قطعه: در سیستم‌های کامن ریل، کیفیت قطعه حتی از سیستم‌های مکانیکی نیز حیاتی‌تر است. فقط از قطعات اصلی (Original Komatsu) یا برندهای معتبر OEM (مانند Denso یا Bosch که سازنده اصلی این سیستم‌ها هستند) استفاده کنید. قطعات تقلبی می‌توانند در مدت کوتاهی آسیب‌های جدی و پرهزینه‌ای به موتور وارد کنند.
