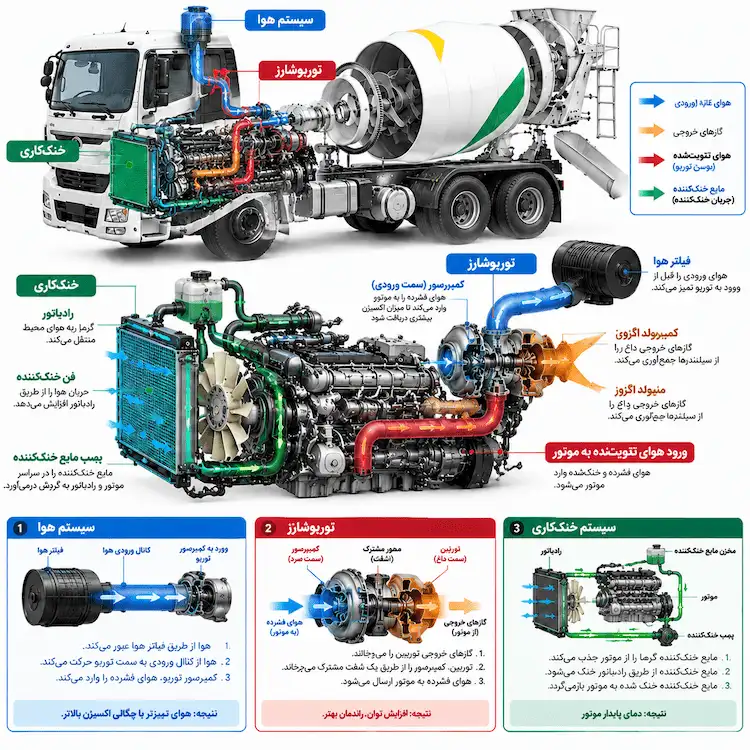

تحلیل دیاگرام مهندسی: چرخه ۳ گانه موتور دیزل کامیون میکسر
در شرایط کاری پروژه‌های بتن‌ریزی، موتور دیزل میکسر ساعت‌ها زیر بار سنگین و با دور آرام (Idle) کار میکند. دیاگرام زیر مسیر هوای ورودی، فرایند افزایش بوست توربو و راندمان سیستم خنک‌کننده را به تفصیل تشریح میکند:
۱. سیستم هوا (Air Intake)
هوای محیط ابتدا وارد فیلتر هوای روغنی یا خشک چندمرحله‌ای شده تا غبار سیلیسی بتن گرفته شود؛ سپس از کانال ورودی به سمت پروانه کمپرسور هدایت می‌شود تا هوایی کاملاً تمیز با چگالی اکسیژن بالا تأمین گردد.
۲. سامانه توربوشارژر (Turbo Boost)
گازهای داغ خروجی از منیفولد، پره‌های توربین را می‌چرخانند. انتقال این گشتاور از طریق شافت مشترک، کمپرسور سمت خنک را فعال کرده و هوای فشرده‌شده و خنک‌شده در اینترکولر را با فشار مضاعف وارد سیلندرها میکند.
۳. سامانه خنک‌کاری (Cooling)
واترپمپ، مایع خنک‌کننده (کولانت استاندارد) را در بلوک سیلندر به گردش درمی‌آورد. گرمای مازاد در رادیاتور با پرتاب باد فن هیدروستاتیک دفع شده و دمای پایدار کاری (۸۲ الی ۹۰ درجه) تضمین می‌گردد.

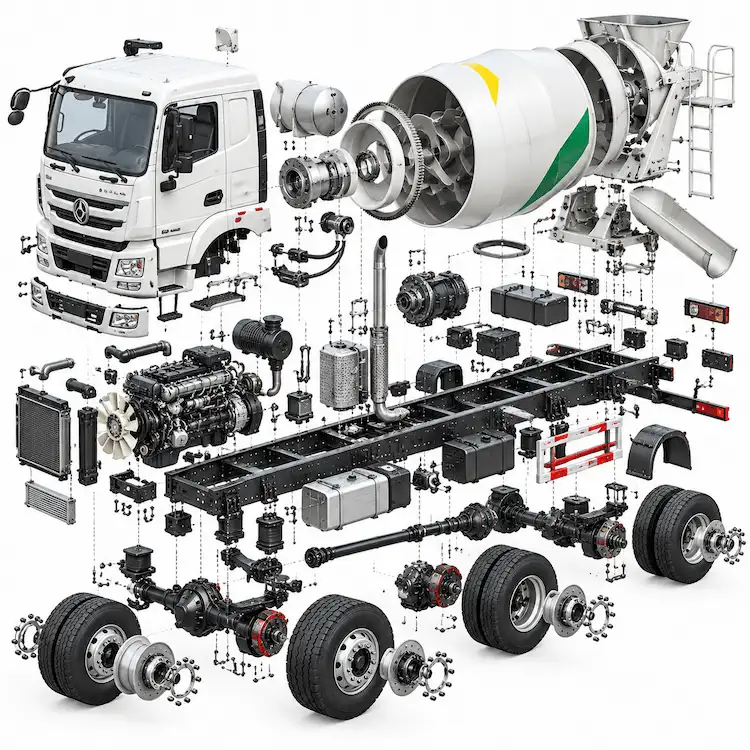

کالبدشکافی قطعات: نمای انفجاری (Exploded View) کامیون میکسر
تراک میکسر تنها یک کامیون باربری نیست، بلکه یک کارخانه پرتابل فرآوری بتن است. تصویر زیر تفکیک کامل شاسی دوبل، مخزن، سیستم‌های تعلیق، دیفرانسیل و محرک هیدرولیکی را به تصویر می‌کشد:
اجزای استراتژیک در نمای انفجاری:
- پکیج دیگ بتن و تیغه‌ها: پوسته ضدسایش فولاد منگنزی به همراه تیغه‌های مارپیچ حلزونی داخلی، قیف بارگیری و ناودان (شوت) متحرک تخلیه بتن.
- سیستم انتقال قدرت و هیدرولیک: هیدروموتور و پمپ پیستونی دبی متغیر، متصل به گیربکس خورشیدی (Planetary Gearbox) سر دیگ جهت دوران نرم مخزن.
- زیربندی و شاسی سنگین: اکسل‌های محرک مجهز به توپی انگل، کرانویل و پینیون تقویتی، فنرهای شمش چندلایه و شاسی تقویت‌شده دوبل برای جلوگیری از پیچش بدنه در مانورهای تند.
جدول عیب‌یابی فنی و خطاهای پرتکرار در کارگاه‌های عمرانی
| نشانه خرابی در کارگاه | علت فنی بر اساس دیاگرام | راه‌حل قطعی در کهن دیاران |
|---|---|---|
| افت بوست و کپ کردن زیر بار دیگ | لقی شافت مشترک توربوشارژر یا نشتی شلنگ‌های اینترکولر | بالانس کارتریج توربوشارژر یا تعویض شلنگ‌های سیلیکونی نسوز |
| بالا رفتن سریع آمپر آب در حالت درجا | فرسودگی پروانه‌های واترپمپ یا گرفتگی فین‌های رادیاتور با سیمان | تعویض واترپمپ دبی‌بالا و شست‌وشوی شبکه‌های رادیاتور با مواد جرم‌زدا |
| خروج دود سیاه همراه با بوی گازوئیل | چکه کردن سوزن انژکتور و افت فشار مدار کامان ریل | کالیبراسیون و کدگذاری سوزن‌ها با دیاگ مرسدس / ولوو / کامینز |
| لرزش و کوبش در هنگام چرخش دیگ | ساییدگی رولرهای زیر دیگ (Rollers) یا خرابی بلبرینگ گیربکس خورشیدی | تراشکاری رولرها، تعویض کاسه‌نمدها و بوش‌های ضدسایش گیربکس بتن |
خدمات اورهال و تراشکاری میل‌لنگ دیزل در کهن دیاران
سایش یاتاقان‌ها در موتورهای کشنده به دلیل کار در جا و ترافیک شهری امری شایع است. بخش فنی کهن دیاران با بهره‌گیری از تجهیزات دقیق تراشکاری موارد زیر را تضمین میکند:
- سنگ‌زنی ژورنال‌های میل‌لنگ طبق تلورانس دقیق کارخانه و تست ماگنافلاکس (تَرک‌یابی مغناطیسی).
- تأمین کیت بوش، پیستون و رینگ‌های اصلی برندهای معتبر جهانی نظیر Mahle، Kolbenschmidt و Clevite.
- تنظیم زاویه پاشش سوزن انژکتور، فیلرگیری سوپاپ‌ها و اصلاح تایمینگ دنده میل‌سوپاپ.
