توربوشارژرها، که گاهی به اشتباه سوپرشارژر نیز نامیده می‌شوند، امروزه جزء جدایی‌ناپذیر موتورهای دیزلی مدرن هستند. این قطعات مهندسی شگفت‌انگیز، نقشی حیاتی در افزایش چشمگیر توان، بهبود بهره‌وری سوخت و کاهش آلایندگی ایفا می‌کنند. درک عمیق از ساختار، نحوه کار و روش‌های عیب‌یابی توربوشارژر برای هر مکانیک، مهندس یا علاقه‌مند به خودروهای دیزلی ضروری است.توربوشارژ(سوپرشارژر)موتورهای دیزلی

این مقاله یک تحلیل جامع و حرفه‌ای برای شماست تا به یک متخصص در زمینه توربوشارژرهای دیزلی تبدیل شوید.

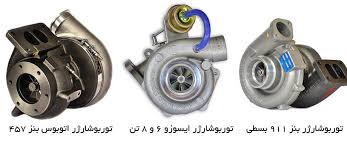

توربوشارژ

توربوشارژ چیست و چگونه کار می‌کند؟

توربوشارژر یک کمپرسور هوا است که نیروی خود را از انرژی تلف‌شده گازهای خروجی اگزوز تأمین می‌کند. هدف اصلی آن، فشرده‌سازی هوای ورودی به موتور است. هوای بیشتر به معنای اکسیژن بیشتر است و اکسیژن بیشتر به موتور اجازه می‌دهد تا سوخت بیشتری را به صورت بهینه بسوزاند. نتیجه؟ قدرت و گشتاور بسیار بالاتر از یک موتور با حجم مشابه ولی بدون توربوشارژر (اتمسفریک).توربوشارژ(سوپرشارژر)موتورهای دیزلی

فرآیند کار به صورت خلاصه به این شکل است:

1. خروج گازهای داغ: گازهای داغ و پرفشار حاصل از احتراق، از منیفولد دود خارج می‌شوند.
2. چرخش توربین: این گازها به سمت بخش توربین توربوشارژر هدایت شده و پره‌های آن را با سرعت بسیار بالا (گاهی تا 250,000 دور در دقیقه) می‌چرخانند.
3. انتقال نیرو: توربین از طریق یک شفت مرکزی به بخش کمپرسور متصل است. با چرخش توربین، کمپرسور نیز به چرخش در می‌آید.
4. فشرده‌سازی هوا: کمپرسور، هوای تازه را از فیلتر هوا مکیده و آن را فشرده می‌کند. این هوای فشرده که به آن “بوست” (Boost) می‌گویند، چگالی و دمای بالاتری دارد.
5. خنک‌کاری (اینترکولر): هوای فشرده و داغ قبل از ورود به موتور، از اینترکولر (Intercooler) عبور می‌کند تا دمای آن کاهش یابد. هوای خنک‌تر، چگالی اکسیژن بیشتری دارد و خطر احتراق مخرب (ناک) را کاهش می‌دهد.
6. ورود به موتور: هوای فشرده و خنک‌شده وارد منیفولد هوا و سپس سیلندرها می‌شود و زمینه را برای یک احتراق قدرتمند فراهم می‌کند.


   توربوشارژ

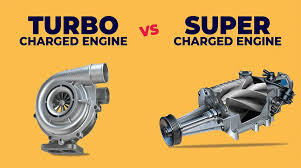

تفاوت کلیدی توربوشارژر و سوپرشارژر

این دو سیستم هدف یکسانی دارند (فشرده‌سازی هوا) اما منبع نیروی آن‌ها متفاوت است:

• توربوشارژر (Turbocharger): نیروی خود را از گازهای اگزوز می‌گیرد. این سیستم بازدهی بالایی دارد زیرا از انرژی هدررفته استفاده می‌کند، اما ممکن است با تأخیری جزئی به نام “لگ توربو” (Turbo Lag) مواجه شود.
• سوپرشارژر (Supercharger): نیروی خود را مستقیماً از طریق یک تسمه از میل‌لنگ موتور می‌گیرد. این سیستم پاسخ آنی و بدون تأخیر دارد اما برای کار کردن، بخشی از نیروی موتور را مصرف می‌کند (اتلاف انگلی).

نکته: تقریباً تمام موتورهای دیزلی مدرن از توربوشارژر به دلیل بهره‌وری بالاتر استفاده می‌کنند.

آناتومی و اجزای اصلی توربوشارژ دیزل

یک توربوشارژر از سه بخش اصلی تشکیل شده است: بخش توربین، بخش کمپرسور و هسته مرکزی (کارتریج).

(تصویر فرضی از اجزای توربوشارژ)

۱. بخش توربین (Turbine Section) – بخش داغ

این بخش با گازهای داغ اگزوز در تماس است.توربوشارژ(سوپرشارژر)موتورهای دیزلی

• پوسته توربین (Turbine Housing): معمولاً از چدن یا آلیاژهای مقاوم به حرارت بالا ساخته می‌شود. وظیفه آن جمع‌آوری و هدایت گازهای اگزوز به سمت چرخ توربین است.
• چرخ توربین (Turbine Wheel): از سوپرآلیاژهایی مانند اینکونل (Inconel) ساخته می‌شود تا در دماهای بسیار بالا (تا 950 درجه سانتی‌گراد) مقاومت کند.

۲. بخش کمپرسور (Compressor Section) – بخش سرد

این بخش وظیفه مکش و فشرده‌سازی هوای تازه را بر عهده دارد.

• پوسته کمپرسور (Compressor Housing): معمولاً از آلومینیوم ساخته می‌شود و طراحی حلزونی شکل آن (Volute) به افزایش فشار هوا کمک می‌کند.
• چرخ کمپرسور (Compressor Wheel): از آلیاژ آلومینیوم یا در مدل‌های عملکرد بالا از تیتانیوم ساخته می‌شود.

۳. مجموعه کارتریج یا هسته مرکزی (CHRA – Center Hub Rotating Assembly)

این قسمت قلب تپنده توربوشارژر است و شفت، یاتاقان‌ها و سیستم روغن‌کاری را در خود جای داده است.

• محور اصلی یا شفت (Main Shaft): چرخ توربین و کمپرسور را به هم متصل می‌کند و با سرعت بسیار بالایی می‌چرخد.
• سیستم یاتاقان‌بندی (Bearing System): به دلیل سرعت چرخش بالا، این سیستم حیاتی است.
  • یاتاقان‌های ژورنالی (Journal Bearings): رایج‌ترین نوع که شفت بر روی یک لایه نازک روغن شناور است.
  • یاتاقان‌های ساچمه‌ای (Ball Bearings): در توربوهای عملکرد بالا استفاده می‌شود، اصطکاک کمتر و پاسخ سریع‌تری دارند.
• سیستم روغن‌کاری و خنک‌کاری: روغن موتور علاوه بر روانکاری، وظیفه خنک کردن شفت و یاتاقان‌ها را نیز بر عهده دارد. خرابی این سیستم، مرگ حتمی توربوشارژر است.

۴. سیستم‌های کنترل فشار (Boost Control Systems)

برای جلوگیری از فشار بیش از حد (Overboost) که می‌تواند به موتور آسیب بزند، از این سیستم‌ها استفاده می‌شود:

• ویست‌گیت (Wastegate): یک سوپاپ است که بخشی از گازهای اگزوز را قبل از رسیدن به توربین، به مسیر خروجی اگزوز منحرف می‌کند. این کار سرعت توربین را کنترل کرده و فشار بوست را در سطح ایمن نگه می‌دارد.
• اکچویتور (Actuator): یک عملگر (معمولاً پنوماتیکی یا الکترونیکی) است که با رسیدن فشار به حد معین، دریچه ویست‌گیت را باز می‌کند.
• توربوشارژر با هندسه متغیر (VGT/VNT): در دیزل‌های مدرن بسیار رایج است. در این سیستم، پره‌های راهنمای متحرکی در داخل پوسته توربین وجود دارد که زاویه برخورد گازهای اگزوز با چرخ توربین را تغییر می‌دهند. این تکنولوژی لگ توربو را در دورهای پایین به حداقل می‌رساند و در دورهای بالا از بوست بیش از حد جلوگیری می‌کند.

عیب‌یابی و تشخیص ایرادات رایج توربوشارژ (بخش حیاتی)

تشخیص صحیح اولین گام برای تعمیر است. به علائم زیر با دقت توجه کنید:

علامت ۱: کاهش محسوس قدرت موتور و شتاب‌گیری ضعیف

این شایع‌ترین علامت خرابی توربو است.

• دلایل احتمالی:
  • نشت هوا در سیستم بوست: شایع‌ترین علت! ترک یا شل بودن بست‌ها در لوله‌های ورودی، اینترکولر یا منیفولد هوا.
  • خرابی اکچویتور یا گیر کردن ویست‌گیت: اگر ویست‌گیت در حالت باز گیر کند، گازهای اگزوز توربین را دور می‌زنند و بوستی تولید نمی‌شود.
  • گرفتگی فیلتر هوا یا کاتالیزور: محدودیت در ورود هوا یا خروج دود، عملکرد توربو را مختل می‌کند.
  • آسیب فیزیکی به پره‌های توربین یا کمپرسور: ورود یک جسم خارجی می‌تواند پره‌ها را بشکند یا کج کند.
  • خرابی داخلی توربو (یاتاقان‌ها): افزایش اصطکاک داخلی مانع از چرخش سریع شفت می‌شود.

علامت ۲: دود غیرعادی از اگزوز

رنگ دود می‌تواند اطلاعات زیادی به شما بدهد.

• دود آبی/خاکستری: نشان‌دهنده سوزاندن روغن است.
  • دلایل: خرابی آب‌بندها (Seals) یا کاسه نمدهای داخلی توربوشارژر. روغن از بخش مرکزی به سمت پوسته داغ توربین یا پوسته سرد کمپرسور نشت کرده و می‌سوزد.
• دود سیاه: نشان‌دهنده مخلوط سوخت غنی (کمبود هوا) است.
  • دلایل: توربو به اندازه کافی بوست تولید نمی‌کند تا هوای متناسب با سوخت پاشیده‌شده را فراهم کند. این مشکل به همان دلایل “کاهش قدرت” (نشت بوست، خرابی ویست‌گیت و غیره) رخ می‌دهد. در توربوهای VGT، گیر کردن پره‌ها در حالت دور پایین نیز باعث دود سیاه در دورهای بالا می‌شود.

علامت ۳: صدای غیرعادی از موتور (سوت یا زوزه بلند)

• صدای سوت عادی: یک صدای سوت ملایم در هنگام شتاب‌گیری طبیعی است.
• صدای سوت بلند و شبیه به آژیر یا آمبولانس: این صدا معمولاً به دلیل نشت هوا در مسیر بوست (بعد از کمپرسور) ایجاد می‌شود.
• صدای خراشیدگی یا ساییدگی فلز: این یک علامت بحرانی است و نشان می‌دهد پره‌های توربین یا کمپرسور با پوسته در تماس هستند. این اتفاق معمولاً به دلیل خرابی کامل یاتاقان‌ها رخ می‌دهد. باید فوراً موتور را خاموش کنید تا از آسیب بیشتر جلوگیری شود.

علامت ۴: افزایش مصرف روغن بدون نشتی خارجی

اگر سطح روغن موتور شما به سرعت کاهش می‌یابد اما هیچ نشتی زیر خودرو مشاهده نمی‌کنید، توربوشارژر یکی از متهمان اصلی است. روغن از طریق آب‌بندهای خراب آن وارد سیستم اگزوز یا ورودی موتور شده و می‌سوزد.

علامت ۵: روشن شدن چراغ چک موتور

سنسورهای فشار (MAP Sensor)، کدهای خطای مربوط به عملکرد توربو را ثبت می‌کنند. شایع‌ترین کد:

P0299 - Turbocharger/Supercharger "A" Underboost Condition

این کد به معنی “شرایط بوست کمتر از حد انتظار” است و نشان می‌دهد ECU تشخیص داده که توربو فشار مورد نیاز را تولید نمی‌کند. کدهای مربوط به Overboost (فشار بیش از حد) نیز وجود دارند.

راهنمای گام به گام رفع ایراد توربوشارژ

هشدار ایمنی: قبل از هر کاری، اجازه دهید موتور کاملاً خنک شود. توربوشارژر و منیفولد اگزوز به شدت داغ می‌شوند.

مرحله ۱: بازرسی‌های اولیه (چشمی و شنیداری)

1. بررسی نشتی بوست: تمام لوله‌ها، شلنگ‌ها و بست‌ها از خروجی کمپرسور تا منیفولد ورودی موتور را به دقت بازرسی کنید. به دنبال ترک، پارگی یا بست‌های شل باشید. اینترکولر را برای آسیب یا نشتی بررسی کنید.
2. بررسی شفت توربو: لوله ورودی هوا به کمپرسور را جدا کنید. با انگشتان خود، نوک شفت را بگیرید و به آرامی آن را به بالا-پایین (شعاعی) و داخل-بیرون (محوری) حرکت دهید.
   • لقی شعاعی (Radial Play): یک لقی بسیار جزئی طبیعی است (به اندازه ضخامت یک مو). اگر لقی به حدی است که پره‌های کمپرسور با پوسته تماس پیدا می‌کنند، یاتاقان‌ها خراب شده‌اند.
   • لقی محوری (Axial Play): تقریباً هیچ لقی محوری نباید وجود داشته باشد. هرگونه حرکت محسوس داخل-بیرون نشان‌دهنده خرابی جدی است.
3. بررسی پره‌ها: پره‌های کمپرسور را برای هرگونه شکستگی، خمیدگی یا ساییدگی ناشی از برخورد با جسم خارجی بررسی کنید.

مرحله ۲: بررسی سیستم روغن‌کاری

1. سطح و کیفیت روغن: مطمئن شوید سطح روغن مناسب و خود روغن تمیز است. روغن کثیف یا نامناسب، قاتل یاتاقان‌های توربو است.
2. لوله‌های روغن: لوله تغذیه روغن (Oil Feed Line) و لوله تخلیه روغن (Oil Drain Line) را بررسی کنید. هرگونه پیچ‌خوردگی، گرفتگی یا لهیدگی در این لوله‌ها می‌تواند جریان روغن را مختل کرده و باعث خرابی سریع توربو شود.

مرحله ۳: تست عملکرد سیستم کنترل بوست

1. تست اکچویتور: در اکچویتورهای پنوماتیکی، با استفاده از یک پمپ فشار/خلأ دستی، به ورودی آن فشار اعمال کنید و ببینید آیا میله آن حرکت می‌کند و دریچه ویست‌گیت را باز می‌کند یا خیر.
2. بررسی ویست‌گیت: میله اکچویتور را جدا کرده و سعی کنید اهرم ویست‌گیت را با دست حرکت دهید. باید به نرمی و بدون گیر کردن حرکت کند.
3. بررسی VGT (در صورت وجود): عملکرد سیستم VGT معمولاً به ابزار دیاگ تخصصی برای فعال‌سازی و تست نیاز دارد. گیر کردن پره‌های VGT به دلیل دوده و کربن یک مشکل رایج در موتورهای دیزلی است.

مرحله ۴: تعمیر یا تعویض؟ یک تصمیم مهم

• تعمیر: اگر مشکل فقط مربوط به اکچویتور، نشتی خارجی یا موارد جزئی باشد، تعمیر امکان‌پذیر است. بازسازی کامل توربو (تعویض یاتاقان‌ها و آب‌بندها) یک کار تخصصی است و نیازمند تجهیزات بالانس بسیار دقیق می‌باشد، زیرا کوچکترین عدم توازن در سرعت 200,000 دور در دقیقه فاجعه‌بار خواهد بود.
• تعویض: برای اکثر خرابی‌های داخلی مانند آسیب به شفت، پره‌ها یا یاتاقان‌ها، تعویض کامل مجموعه توربوشارژر (معمولاً به صورت کارتریج CHRA یا مجموعه کامل) مطمئن‌ترین، سریع‌ترین و در درازمدت مقرون‌به‌صرفه‌ترین راه است. استفاده از قطعات OEM یا برندهای معتبر افترمارکت به شدت توصیه می‌شود.


  توربوشارژ

نکات کلیدی برای افزایش طول عمر توربوشارژ دیزل

پیشگیری همیشه بهتر از درمان است.

1. روغن با کیفیت و تعویض به موقع: از روغنی با گرید توصیه شده توسط سازنده استفاده کنید و برنامه تعویض آن را جدی بگیرید.
2. گرم کردن و خنک کردن موتور:
   • گرم کردن: قبل از رانندگی با شتاب بالا، چند دقیقه اجازه دهید موتور درجا کار کند تا روغن به توربو برسد.
   • خنک کردن (بسیار مهم): پس از رانندگی طولانی یا پرفشار، هرگز بلافاصله موتور را خاموش نکنید. ۱ تا ۲ دقیقه کار درجای موتور اجازه می‌دهد توربین داغ و سرخ‌شده به آرامی خنک شود و از “پختن” یا “کک شدن” روغن در یاتاقان‌ها جلوگیری می‌کند.
3. تعویض منظم فیلتر هوا: یک فیلتر هوای تمیز، هم هوای کافی را تأمین می‌کند و هم از ورود ذرات مخرب به پره‌های حساس کمپرسور جلوگیری می‌کند.
4. به علائم هشداردهنده توجه کنید: کاهش قدرت یا صداهای غیرعادی را نادیده نگیرید. یک مشکل کوچک اگر به موقع رفع نشود، می‌تواند منجر به خرابی کامل توربو و حتی آسیب به موتور شود.


   توربوشارژ

نتیجه‌گیری

توربوشارژر از یک قطعه لوکس برای افزایش عملکرد به یک جزء استاندارد و حیاتی در موتورهای دیزلی تبدیل شده است. این قطعه مهندسی پیچیده، با افزایش قدرت و بهره‌وری، تجربه رانندگی و کار با ماشین‌آلات دیزلی را متحول کرده است. با این حال، حساسیت آن به روغن‌کاری صحیح و شرایط کاری تمیز، نیازمند توجه و نگهداری ویژه است. با درک عمیق از نحوه عملکرد، تشخیص به موقع علائم و رعایت نکات نگهداری، می‌توانید از عملکرد بی‌نقص و طول عمر بالای این قطعه گران‌بها اطمینان حاصل کنید.توربوشارژ(سوپرشارژر)موتورهای دیزلی
