تحلیل جامع علت دود کردن موتور کاترپیلار 3306: از انژکتور تا پمپ انژکتور

وقتی غول زرد به سرفه می‌افتد!تحلیل جامع علت دود کردن موتور کاترپیلار 3306: از انژکتور تا پمپ انژکتور

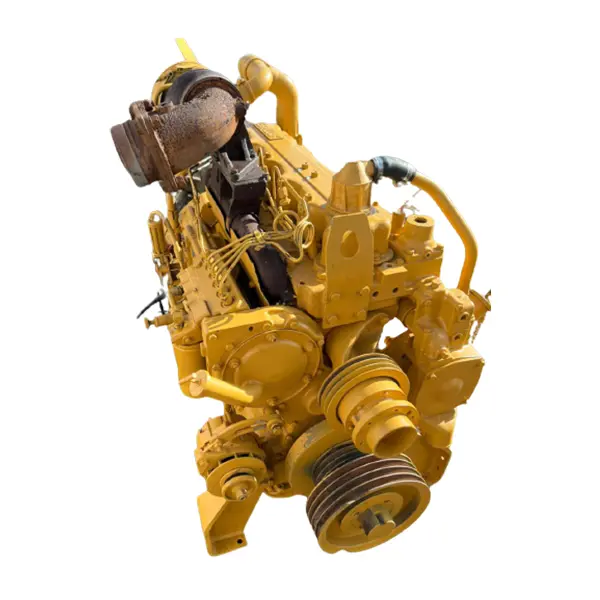

موتور کاترپilar 3306 یکی از مشهورترین و قابل اعتمادترین موتورهای دیزلی در تاریخ صنعت سنگین است. این موتور شش سیلندر خطی، که دهه‌هاست در انواع ماشین‌آلات راه‌سازی، ژنراتورها و تجهیزات دریایی به کار گرفته می‌شود، به دوام و قدرت خود شهرت دارد. اما حتی این اسب کاری خستگی‌ناپذیر نیز ممکن است روزی دچار مشکل شود و یکی از شایع‌ترین نشانه‌های آن، دود کردن غیرعادی است. دیدن دودی که از اگزوز این موتور قدرتمند خارج می‌شود، می‌تواند نگران‌کننده باشد و نشانه‌ای از یک مشکل اساسی در سیستم احتراق آن است.تحلیل جامع علت دود کردن موتور کاترپیلار 3306: از انژکتور تا پمپ انژکتور

در این مقاله جامع، قصد داریم به طور تخصصی به یکی از اصلی‌ترین دلایل دود کردن موتور کاترپilar 3306 بپردازیم: مشکلات مربوط به سیستم سوخت‌رسانی، به ویژه انژکتورها و پمپ انژکتور. ما انواع دود (سیاه، سفید و آبی) را تحلیل کرده و نشان می‌دهیم که چگونه خرابی این دو قطعه حیاتی می‌تواند منجر به بروز هر یک از این علائم شود.

فصل اول: رمزگشایی رنگ دودها در موتور 3306

قبل از اینکه مستقیماً به سراغ انژکتور و پمپ انژکتور برویم، ابتدا باید زبان موتور را یاد بگیریم. رنگ دودی که از اگزوز خارج می‌شود، بهترین راهنما برای تشخیص اولیه مشکل است.

1. دود سیاه (Black Smoke): سوخت بیش از حد، هوای ناکافی

دود سیاه، که در واقع از ذرات کربن (دوده) نسوخته تشکیل شده، واضح‌ترین نشانه احتراق ناقص و غنی از سوخت است. وقتی دود سیاه مشاهده می‌کنید، به این معنی است که سوخت بیش از حدی وارد محفظه احتراق شده یا هوای کافی برای سوزاندن کامل آن وجود ندارد. در زمینه موتور 3306، خرابی انژکتور و پمپ انژکتور دلایل اصلی این پدیده هستند:

• نقش انژکتور: یک انژکتور معیوب ممکن است به جای پودر کردن سوخت، آن را به صورت قطره‌ای یا جریانی به داخل سیلندر بپاشد (اصطلاحاً “leaking” یا “dribbling”). این قطرات سوخت به درستی نمی‌سوزند و به دوده تبدیل می‌شوند. همچنین، انژکتori که گیر کرده و باز مانده (stuck open) نیز به طور مداوم سوخت را به سیلندر تزریق می‌کند و باعث تولید دود سیاه غلیظ می‌شود.
• نقش پمپ انژکتور: اگر پمپ انژکتور به درستی تنظیم نشده باشد یا دچار فرسودگی داخلی شده باشد، ممکن است در زمان‌بندی اشتباه یا با فشاری بیش از حد، سوخت را ارسال کند. این تزریق نابهنگام یا بیش از حد، تعادل هوا به سوخت را به هم زده و منجر به دود سیاه می‌شود.

2. دود سفید (White Smoke): سوخت خام یا آب

دود سفید معمولاً کمی پیچیده‌تر است. این دود می‌تواند ناشی از دو عامل اصلی باشد:

• سوخت نسوخته (خام): اگر انژکتور سوخت را در زمانی بسیار نامناسب (خیلی دیر در چرخه احتراق) تزریق کند یا فشار تزریق آنقدر پایین باشد که سوخت به درستی پودر نشود، این سوخت بدون سوختن، به شکل بخار سفید از اگزوز خارج می‌شود. این مشکل اغلب با بوی تند و تیز گازوئیل همراه است. نارسایی پمپ انژکتور در ایجاد فشار کافی یا خرابی انژکتور در اتمیزه کردن سوخت، متهمان ردیف اول هستند.
• ورود آب یا ضدیخ به محفظه احتراق: دلیل دیگر دود سفید، که معمولاً غلیظ‌تر و شیرین‌بو است، سوختن مایع خنک‌کننده (آب و ضدیخ) است. این مشکل معمولاً به دلیل سوختن واشر سرسیلندر یا ترک خوردن سرسیلندر رخ می‌دهد و ارتباط مستقیمی با سیستم سوخت‌رسانی ندارد، اما تشخیص تفاوت آن بسیار مهم است.تحلیل جامع علت دود کردن موتور کاترپیلار 3306: از انژکتور تا پمپ انژکتور

3. دود آبی (Blue Smoke): روغن‌سوزی

دود آبی واضح‌ترین نشانه سوختن روغن موتور در محفظه احتراق است. این مشکل معمولاً به قطعاتی مانند رینگ‌های پیستون فرسوده، گایدهای سوپاپ خراب یا خرابی توربوشارژر مربوط می‌شود. اگرچه این مسئله مستقیماً به انژکتور یا پمپ انژکتور ربطی ندارد، اما گاهی اوقات یک موتور که به دلیل مشکلات سوخت‌رسانی بد کار می‌کند و فشار داخلی سیلندر آن نامنظم است، می‌تواند فرسودگی قطعات دیگر را تسریع کرده و در درازمدت منجر به روغن‌سوزی و دود آبی شود.

فصل دوم: کالبدشکافی مشکل – تمرکز بر انژکتور (Injector)

انژکتورهای موتور کاترپilar 3306 از نوع مکانیکی هستند. وظیفه آن‌ها دریافت سوخت تحت فشار از پمپ انژکتور و پاشش آن به صورت یک الگوی بسیار ریز و پودری (اتمیزه) به داخل محفظه احتراق در زمان دقیق است. هرگونه انحراف از این عملکرد ایده‌آل، منجر به مشکلات جدی می‌شود.

(در این بخش، یک عکس باکیفیت از یک انژکتور مکانیکی موتور دیزل، مانند انژکتورهای کاترپilar، قرار دهید. می‌توانید یک انژکتور سالم را در کنار یک انژکتور معیوب و کثیف نمایش دهید.)

علائم خرابی انژکتور در موتور 3306:

• دود سیاه یا سفید: همانطور که توضیح داده شد، پاشش نامناسب یا نشتی سوخت باعث تولید دود می‌شود.
• کاهش قدرت موتور: وقتی سوخت به درستی تزریق نشود، احتراق کامل صورت نمی‌گیرد و موتور توان خود را از دست می‌دهد.
• افزایش مصرف سوخت: تزریق بیش از حد یا نشتی سوخت به معنای هدر رفتن آن و افزایش مصرف سوخت است.
• کارکرد نامنظم و لرزش موتور (بد کار کردن): اگر یک یا چند انژکتور به درستی کار نکنند، سیلندرهای مربوطه قدرت لازم را تولید نکرده و موتور دچار لرزش و کارکرد نامنظم می‌شود.
• صدای تق تق یا کوبش (Knocking): تزریق سوخت در زمان اشتباه می‌تواند صدایی شبیه به ضربه زدن در موتور ایجاد کند.
• مشکل در استارت خوردن: به خصوص در هوای سرد، انژکتورهای ضعیف نمی‌توانند الگوی پاشش مناسب برای یک استارت سریع را فراهم کنند.

دلایل اصلی خرابی انژکتور:

1. سوخت بی‌کیفیت و آلوده: بزرگترین دشمن انژکتورها، سوخت کثیف است. ذرات ریز، آب و ناخالصی‌ها می‌توانند به سرعت سوزن و نازل انژکتور را فرسوده کرده یا مسدود کنند.
2. گرفتگی نازل (Nozzle Clogging): رسوبات کربنی ناشی از احتراق ناقص می‌تواند سوراخ‌های بسیار ریز نوک انژکتور را مسدود کرده و الگوی پاشش را خراب کند.
3. فرسودگی فنر داخلی: فنری که فشار باز شدن سوزن انژکتور را کنترل می‌کند، به مرور زمان ضعیف شده و باعث می‌شود انژکتور در فشارهای پایین‌تر باز شود یا نشتی پیدا کند.
4. خوردگی و زنگ‌زدگی: وجود آب در سوخت می‌تواند باعث خوردگی قطعات داخلی و حساس انژکتور شود.تحلیل جامع علت دود کردن موتور کاترپیلار 3306: از انژکتور تا پمپ انژکتور

5. فصل سوم: قلب تپنده سیستم سوخت – نارسایی پمپ انژکتور (Injection Pump)

   اگر انژکتورها سربازان خط مقدم باشند، پمپ انژکتور فرمانده کل قواست. پمپ انژکتور در موتور 3306 وظیفه زمان‌بندی دقیق، ایجاد فشار بسیار بالا (هزاران PSI) و اندازه‌گیری مقدار دقیق سوخت برای هر سیلندر را بر عهده دارد. خرابی این قطعه پیچیده و حیاتی، کل عملکرد موتور را مختل می‌کند.

   (یک عکس واضح از پمپ انژکتور خطی که مشابه پمپ مورد استفاده در موتور 3306 است، در این قسمت قرار دهید. نمایش دادن اتصالات و پیچیدگی آن می‌تواند تأثیرگذار باشد.)



   علائم نارسایی پمپ انژکتور در موتور 3306:

   بسیاری از علائم خرابی پمپ انژکتور با علائم خرابی انژکتور همپوشانی دارند، اما معمولاً شدیدتر و فراگیرتر هستند:

   • دود سیاه، سفید یا خاکستری غلیظ: به دلیل زمان‌بندی کاملاً اشتباه یا فشار نامناسب، احتراق به شدت مختل می‌شود.
   • کاهش شدید قدرت موتور: موتور ممکن است زیر بار کم بیاورد یا حتی قادر به رسیدن به دورهای بالا نباشد.
   • خاموش شدن ناگهانی موتور: اگر پمپ به طور کامل از کار بیفتد، سوخت به موتور نرسیده و موتور خاموش می‌شود.
   • نوسان دور موتور: گاورنر (Governor) که بخشی از مجموعه پمپ انژکتور است، وظیفه تنظیم دور موتور را دارد. خرابی آن باعث نوسان شدید دور موتور در حالت درجا یا زیر بار می‌شود.
   • استارت نخوردن موتور: اگر پمپ نتواند فشار اولیه لازم برای تزریق را تولید کند، موتور هرگز روشن نخواهد شد.

   دلایل اصلی نارسایی پمپ انژکتور:

   1. فرسودگی قطعات داخلی: پمپ انژکتور دارای قطعات متحرک بسیار دقیقی مانند پلانجرها (Plungers) و بارل‌ها (Barrels) است که با گذشت هزاران ساعت کار، دچار فرسودگی می‌شوند. این فرسودگی باعث افت فشار و ناتوانی در پمپاژ دقیق سوخت می‌شود.
   2. مشکلات گاورنر: فرسودگی وزنه‌ها، فنرها و اتصالات داخل گاورنر می‌تواند منجر به کنترل نامناسب دور موتور و میزان سوخت شود.
   3. آلودگی سوخت: همانند انژکتورها، سوخت کثیف می‌تواند باعث سایش سریع قطعات دقیق و حساس داخل پمپ شود.
   4. تنظیمات نادرست: اگر پمپ توسط یک فرد غیرمتخصص باز و بسته یا تنظیم شود، زمان‌بندی تزریق (Timing) و میزان سوخت به هم ریخته و عملکرد موتور را مختل می‌کند.


      فصل چهارم: راه حل و نقشه راه تعمیرات

      حالا که با متهمان اصلی آشنا شدیم، چگونه مشکل را حل کنیم؟

      گام اول: عیب‌یابی دقیق

      قبل از تعویض هر قطعه‌ای، عیب‌یابی صحیح ضروری است.

      1. بررسی فیلترها: همیشه از ساده‌ترین موارد شروع کنید. فیلتر هوای کثیف و مسدود شده می‌تواند باعث دود سیاه شود. فیلترهای سوخت (فیلتر اولیه و ثانویه) را بررسی و در صورت نیاز تعویض کنید.
      2. تست “شل کردن مهره انژکتور”: یک روش قدیمی اما کارآمد برای پیدا کردن سیلندر معیوب. در حالی که موتور درجا کار می‌کند، مهره لوله سوخت روی هر انژکتور را یکی‌یکی برای چند ثانیه شل کنید.
      • اگر با شل کردن مهره یک انژکتور، تغییر محسوسی در صدای موتور ایجاد نشد، به احتمال زیاد انژکتور یا سیلندر مربوطه مشکل دارد.
      • اگر با شل کردن مهره، کارکرد موتور بدتر شد، یعنی آن انژکتور و سیلندر سالم بوده‌اند.
      3. تست و تنظیم انژکتورها: بهترین راه، باز کردن تمام انژکتورها و تست آن‌ها روی دستگاه تست انژکتور است. این دستگاه فشار باز شدن، الگوی پاشش و نشتی انژکتور را بررسی می‌کند. انژکتورهای معیوب باید تعمیر (تعویض نازل) یا به طور کامل تعویض شوند.

      گام دوم: تمرکز بر پمپ انژکتور

      اگر پس از سرویس کامل انژکتورها مشکل همچنان پابرجا بود، نوبت به بررسی پمپ انژکتور می‌رسد.

      • بررسی زمان‌بندی (Timing): اولین قدم، بررسی صحت زمان‌بندی تزریق پمپ است. یک زمان‌بندی اشتباه (چه ریتارد و چه آوانس) می‌تواند باعث دود کردن، کاهش قدرت و کارکرد خشن موتور شود.
      • مراجعه به متخصص: تعمیر و تنظیم پمپ انژکتور یک کار بسیار تخصصی است و نیازمند ابزارهای دقیق و دانش فنی بالا است. هرگز تلاش نکنید خودتان پمپ را باز کنید. آن را نزد یک تعمیرگاه معتبر و متخصص پمپ‌های دیزل ببرید تا به طور کامل روی دستگاه تست شده و در صورت نیاز کالیبره یا تعمیر شود.



      نتیجه‌گیری: پیشگیری بهتر از درمان

      دود کردن موتور قدرتمند کاترپilar 3306، به خصوص اگر ناشی از خرابی انژکتور یا پمپ انژکتور باشد، یک زنگ خطر جدی است که نباید نادیده گرفته شود. ادامه کار با موتوری که احتراق ناقص دارد، نه تنها به خود سیستم سوخت‌رسانی آسیب بیشتری می‌زند، بلکه می‌تواند منجر به آسیب‌های جدی‌تری مانند ذوب شدن پیستون، آسیب به دیواره سیلندر و فرسودگی سریع روغن موتور شود.

      بهترین رویکرد، همیشه پیشگیری است:

      • همیشه از سوخت تمیز و باکیفیت استفاده کنید.
      • فیلترهای سوخت و هوا را طبق برنامه زمان‌بندی شده سازنده تعویض کنید.
      • در سرویس‌های دوره‌ای، وضعیت سیستم سوخت‌رسانی را بررسی کنید.
      • به محض مشاهده علائم اولیه مانند دود غیرعادی یا کاهش قدرت، نسبت به عیب‌یابی اقدام کنید.

      با درک صحیح عملکرد انژکتورها و پمپ انژکتور و توجه به علائم هشداردهنده، می‌توانید اطمینان حاصل کنید که موتور کاترپilar 3306 شما برای سال‌های طولانی با حداکثر قدرت و بازدهی به کار خود ادامه خواهد داد و از هزینه‌های سنگین تعمیرات اساسی جلوگیری خواهید کرد.تحلیل جامع علت دود کردن موتور کاترپیلار 3306: از انژکتور تا پمپ انژکتور
